觀察GH4169金相晶粒度腐蝕液的選擇
2018-12-24技術資料

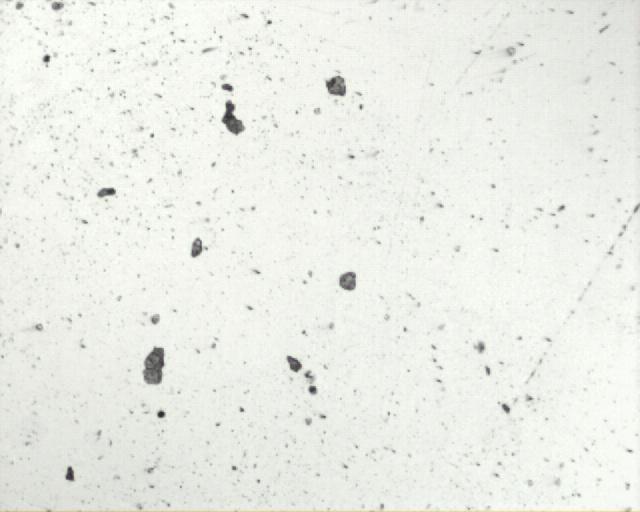

Zui近在做GH4169的金相，要看晶粒度，選用的腐蝕液是：濃硫酸加高錳酸鉀煮沸20分鐘，就目前做的效果來看，晶粒腐蝕的不錯，看的很清楚，但是晶粒中間有很多小黑點，分布比較廣，目前不知道是什么原因。用什么腐蝕劑？
換了HCL:H2O:CUSO4=20:20:4的腐蝕液，情況還是一樣的，斷定可能是拋光過程中出問題了，請教拋光經驗。

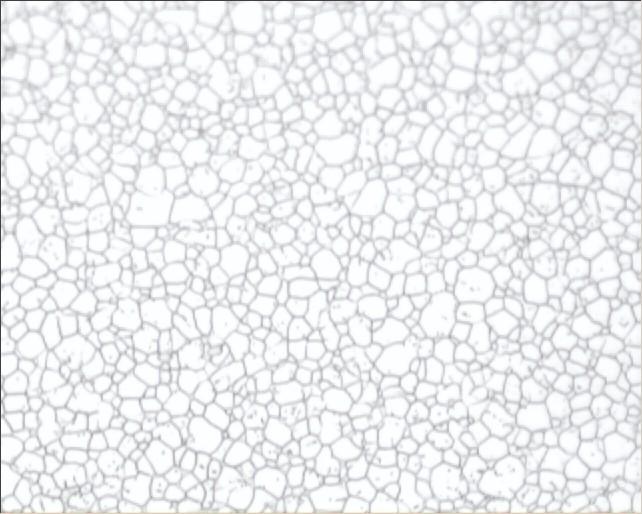

金相顯微鏡放大100倍
100mlCH3CH2OH+100mlHCl+5gCuCl2，一直用這個，肯定沒問題。
中間的小黑點是不是δ相？放大到500X看看黑點中間是不是空的。
