Ti46Al8Ta合金金相如何腐蝕?為何總出現黑色腐蝕物?

用腐蝕液（30ml水，5ml硝酸，2ml氫氟酸）腐蝕鑄態和空冷后的Ti46Al8Ta合金，晶界總是有黑色的腐蝕產物，有時晶體內也會析出，即使用棉簽輕輕擦拭，仍會出現少量的黑色贓物。從而使得真正的相無法觀察。該如何解決這個問題?

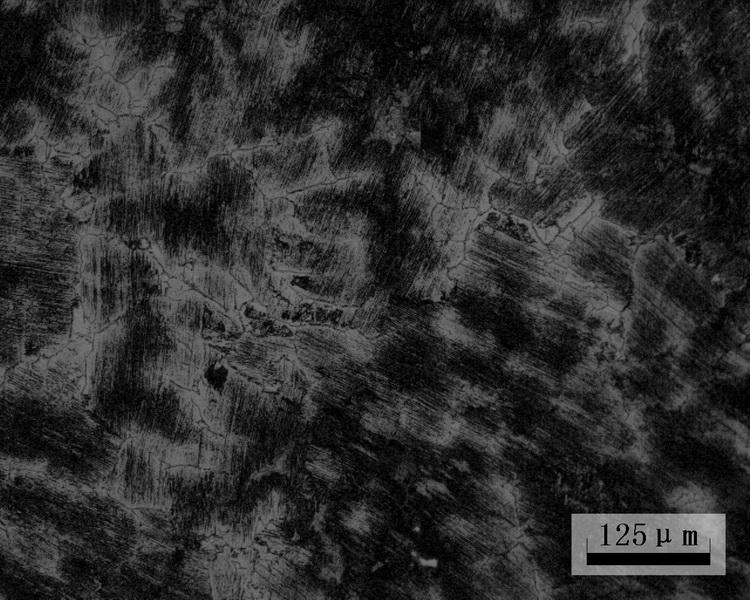

空冷-17-200倍

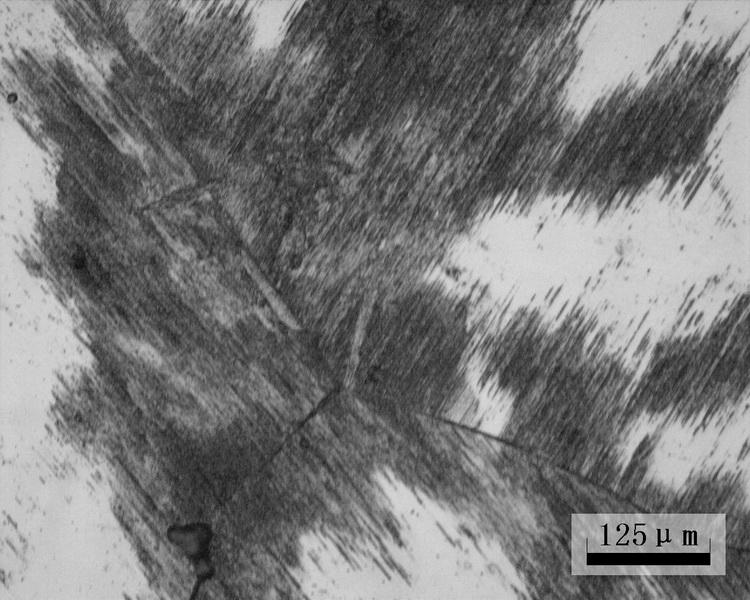

鑄態-8-200倍

與Ti46Al8Ta合金金相組織分析配套設備: 金相顯微鏡,金相試樣切割機,金相試樣磨拋機

腐蝕時間過長，放到腐蝕液中看到表面起泡，也就是有東西脫落的時候就出來酒精沖洗，吹干！

首先，重新用600粒度的砂紙重新打磨平，在拋光，光鏡下無劃痕為止。
其次腐蝕時間需要控制，數到10看一下表面，稍微發烏就清水沖洗，酒精噴后吹干；
Zui后，貌似HF酸稍微有點多。減到1.5ml試試。同時再問一下你的合金加這么多Ta干嘛用？為了提高什么性能？

引用:腐蝕時間過長，放到腐蝕液中看到表面起泡，也就是有東西脫落的時候就出來酒精沖洗，吹干！
我就輕輕用棉球擦了一下，也就1-2秒鐘，就馬上沖洗，但是黑色的腐蝕產物還是會出現。

照片中是沒有劃痕的，像劃痕的東西是腐蝕后出現的，拋光后試樣在光鏡下沒劃痕。數到2都不行，更不要說數到一了，我用棉球一擦立馬就冒泡，表面不會太變黑。加Ta為了提高延展性

從HF酸的比例看，不是很高，你說棉球擦兩下就這個樣子，有兩個可能。
一個當然是HF濃度高，另一個是你拋光沒有拋好。
同時你要注意腐蝕后用清水沖洗，然后酒精沖洗后吹干。

我覺的拋光拋的還可以，在光鏡下都看不到劃痕，途中那些直的道道不是劃痕，是腐蝕后出來的東西。

我想問一下,你為什么要用棉花蘸腐蝕液腐蝕呢,那樣很不均勻阿,而且棉花本身對樣品的影響還是個未知數,為什么不直接蘸腐蝕液呢?

因為直接蘸腐蝕液容易腐蝕過度，用棉球蘸好控制，但是還是發生了這個現象。

過度？那你的HF酸放的太多了。
剛仔細看了看，你的材料是Ti46Al8Ta。。。這個46是什么的成分？Al的？還真沒有做過這么高的。。
