金相顯微鏡分析系統說明
我公司金相分析軟件已經升級至2011版現模塊達到440多個國家標準模塊圖譜供所有客戶選擇。
2、可將客戶企業模塊添加我們軟件。
3、終身免費升級。
4、可編輯英文版本供外資公司方便使用。
MCV2011專業版（NEW）
《金相分析軟件系統》是為從事金相檢驗的單位或個人專門開發的一套計算機軟件系統，它的基本原理是：用視頻采集卡或數碼相機等硬件設備，采集到金相顯微鏡中的金相圖片，再對該圖片進行處理和分析，得到相關檢驗結果。該軟件的主要功能如下：
一、??技術特點?
??*32位中文WINDOWS操作環境?
???軟件采用中文菜單，標準WINDOWS界面，適用于中文WINDOWS95、98/NT等當前主流PC操作系統，特別考慮了材料工作者的使用習慣，即使沒有計算機及數字圖象學的專門知識，也可在幾天內使用自如。?
??*實時采集、存儲、處理、打印金相圖象??
二、圖象采集?
??????系統以每秒30幀的速度實時采集圖象，圖象同步顯示在監視器上，便于測量分析，減輕目鏡觀察的疲勞，更便于多人同時觀察分析。圖象分辨率768X576，Zui大灰度級256。?
???1、激活圖象：顯微圖象實時顯示在計算機屏幕上，調整載物臺，選擇Zui佳視場，調整顯微鏡焦距，使圖象清晰。此時圖象處于活動狀態，即每秒顯示25幅圖象。?
???2、采集圖象：將當前顯微圖象采集到內存中，圖象不再實時顯示在計算機屏幕上。此時圖象處于凍結狀態，可以進行處理。?
???3、保存圖象：在文件對話框中選擇合適的路徑，輸入正確的文件名，則將當前顯微圖象以256色BMP位圖格式保存到磁盤中存檔。?
???4、打開圖象：在文件對話框中選擇要打開的文件，則將磁盤中圖象調出以便處理。?
???5、打印圖象：接通打印機，也可通過視頻拷貝機瞬間打印相片級的圖片（選配），圖片亮度、對比度、尺寸大小均可調整,免去暗室之苦。?
三、??圖象處理?
*名詞解釋?
?1、顯微圖象：將顯微鏡中觀察到的試樣光學金相圖象通過攝像機、圖象處理器的采集、數字化、量化而得到的數字圖象。實際上是一個關于位置坐標的二次灰度函數。?
?2、灰????度：象點的明暗程度，Zui亮（白）為255，Zui暗（黑）為0?
?3、灰?度?級：象點的明暗程度級別數，本系統分為256級?
?4、圖象處理：通過特定的數字模型計算，改善圖象的質量?
?5、圖象識別：提取圖象中的某些特征，并根據這些特征區分不同的目標?
?6、圖象增強：改善圖象視覺效果?
?7、圖象濾波：去除圖象上的雜質，突出某些細節特征?
?8、圖象分割：將圖象分成有意義的目標區域?
*圖象增強?
???1、亮度對比度調整：在對話框中移動滾動條或直接輸入一個從-50-50之間的數字，正數加大亮度對比度，負數減小亮度對比度。?
???2、灰度線性變換：改變灰度曲線的形狀以改變輸入輸出灰度范圍。如果輸入灰度范圍窄而輸出范圍寬，可以起到增大亮度對比度的作用；如果輸入灰度范圍寬而輸出范圍窄，可以起到突出某個灰度段圖象細節的作用。?
???3、灰度非線性變換：改變灰度曲線的形狀，可以起到增大亮度對比度、突出灰度圖象細節的作用。?
???4、直方圖均衡變換：本功能將可以起到增大圖象反差、突出灰度圖象細節的作用。?
???5、直方圖線性拉伸變換：本功能將可以起到增大圖象反差、突出灰度圖象細節的作用。?
??*顯示直方圖?
???將在對話框中顯示當前圖象的灰度直方圖，及在整個圖象中，具有不同灰度值的象素出現的概率分布。?
??*濾波?
???1、平滑濾波：平滑濾波可以消除或減弱圖象中的污點、水漬、劃痕、空洞等噪音，有效改善圖象質量。?
???2、銳化濾波：銳化濾波的目的在于增強圖象上如晶界、相界、夾雜等細節。不同的濾波算子對不同的圖象有效。?
??*圖象分割?
???圖象分割的目的在于將特征物與背景分離，將原始灰度圖象變換為便于處理的黑白兩色圖象。如將球墨鑄鐵的石墨與基體分離，石墨用黑色表示、基體用白色表示。圖象分割是圖象識別的關鍵步驟。?
??*圖象反視：圖象反視目的在于將灰度圖象黑白反置。?
??*圖象卷積：選擇不同的卷積核，利用卷積運算，可以對圖象進行平滑、銳化、邊緣增強等處理，有關理論請參閱圖象處理的專門書籍。?
??*二值圖象處理?
???各處理方法功能簡介?
???1、腐蝕：沿特征物周圍剝掉一圈，利用此功能可以消除小的噪音顆粒和麻點。?
???2、膨脹：沿特征物周圍擴展一圈，利用此功能可以填充小的空洞。?
???3、開：相當于先進行腐蝕運算，然后再進行相同次數的膨脹運算，利用此功能可以實現相連顆粒的分離。?
???4、閉：相當于先進行膨脹運算，然后再進行相同次數的腐蝕運算，利用此功能可以實現分離特征物的連接。如可實現斷開晶界的連接重建。?
???5、提取晶界：提取顆粒的邊界圖象。?
???6、提取骨架：提取顆粒的骨架，如可以將晶界提取為單線寬。?
??*圖象編輯：?
???1、設置窗口：默認狀態下，圖象處理和編輯的對象為整個圖象，要對整個區域的圖象進行處理，應該設置圖象窗口。?
???2、取消窗口：要設置新窗口，先要選擇“取消窗口”，再選擇“設置窗口”，將圖象處理對象重新設置成整個圖象區域。?
???3、放大：將當前選定的窗口放大。?
???4、縮小：將當前選定的窗口縮小。?
???5、迭加圖形：可以任意畫圖。?
???6、迭加文字：可隨意輸入文字。?
???7、擦除：移動橡皮擦除圖象。?
???8、定位：當前光標處象素點的位置和灰度值顯示到狀態欄中。?
*顆粒分析?：
1、顆粒參數描述：?
Xs，Ys：顆粒外接矩形的左上角坐標?
Xe，Ye：顆粒外接矩形的右上角坐標?
Xc，Yc：顆粒質心?
Xw：顆粒寬度?
Yw：顆粒高度?
面積：顆粒象素數?
周長：顆粒周邊象素數?
D0：顆粒X方向Feret直徑?
D90：顆粒Y方向Feret直徑?
D45：顆粒45度方向Feret直徑?
D135：顆粒135度方向Feret直徑?
歐拉數：顆粒歐拉數?
孔數：顆粒包含的孔數?
圓度：顆粒的形狀參數之一?
凹度：顆粒的形狀參數之一?
圓面積徑：與顆粒面積相等的圓的直徑?
2、顆粒篩選：根據不同的篩選原則，本功能可以刪除或保留選定的顆粒。顆粒篩選依據顆粒大小即象素數進行。?
3、填充空洞：可選擇欲填充空洞的Zui大面積進行填充。用此功能可將尺寸小于規定值的空洞填充。?
4、顆粒參數計算：可系統計算顆粒的參數，并將結果輸出到報告文件對話框中。?
5、顆粒統計：可系統統計顆粒的參數，并將結果輸出到報告對話框中。?
以上均可保存和打印。?
*測量?：
1、設置標尺：在進行測量之前，要設置標尺，既確認當前的放大倍數，否則測量結果不準確。?
2、長?度：可用鼠標移動測量線左端點、右端點及中間點進行測量，直線的真實長度實時顯示在狀態欄中。?
3、角??度：可用鼠標移動角的頂點及兩條邊，角度實時顯示在狀態欄中。?
4、矩形區域：可用鼠標矩形左上角的點和右下角的點，放大縮小矩形，矩形面積實時顯示在狀態欄中。?
5、圓形區域：可在外接矩形左上角（右下角）用鼠標移動橢圓，橢圓面積實時顯示在狀態欄中。?
*金相專用軟件????????????
1、平均晶粒度評級????????????????????????
2、碳鋼石墨化評級?
3、相含量測量???????
4、珠光體石墨化評級???

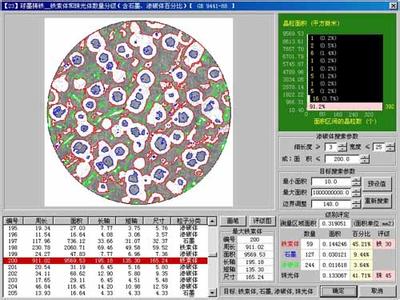

5、球墨鑄鐵球化率評級?????????
6、鑄鐵珠光體測量????
7、鋼中非金屬夾雜物評級?
8、鋼的滲碳層深度測量?
9、高速工具鋼大塊碳化物評級?
10、灰鑄鐵石墨長度測量評級?
11、混有珠光體的鐵素體晶粒度評級?
12、鋼中石墨碳評級?
13、灰鑄鐵磷共晶測量評級?
14、碳鋼石墨化檢驗及評級（電力部標準）??
15、中碳鋼馬氏體針長測量?
16、鋼的脫碳層厚度測量?
17、碳釬維孔隙率測量?
18、灰鑄鐵珠光體片間距測量????????????????????????????????????????
19、包鋁層測量?
20、球墨鑄鐵石墨大小評級?
21、灰鑄鐵碳化物數量測量?
22、蠕墨鑄鐵蠕化率測量?
23、蠕墨鑄鐵磷共晶數量評級?
24、蠕墨鑄鐵碳化物數量評級?
25、球墨鑄鐵碳化物測量???????????????
26、鑄鐵高錳鋼夾雜物評級????????????
27、含銅貴金屬材料氧化亞銅金相檢驗（GB3490-83）?
38、鑄造鋁銅合金晶粒度（GB12852-89）?
29、汽車滲碳齒輪馬氏體等級測量??????
30、鋯合金管材Fn檢測?
??具體操作方法及注意事項詳見《金相圖象分析系統用戶手冊》
