用什么圖像處理軟件計算金相圖片的原奧氏體晶粒尺寸？
2016-12-08技術資料
用什么圖像處理軟件計算一張金相圖片的原奧氏體晶粒尺寸？

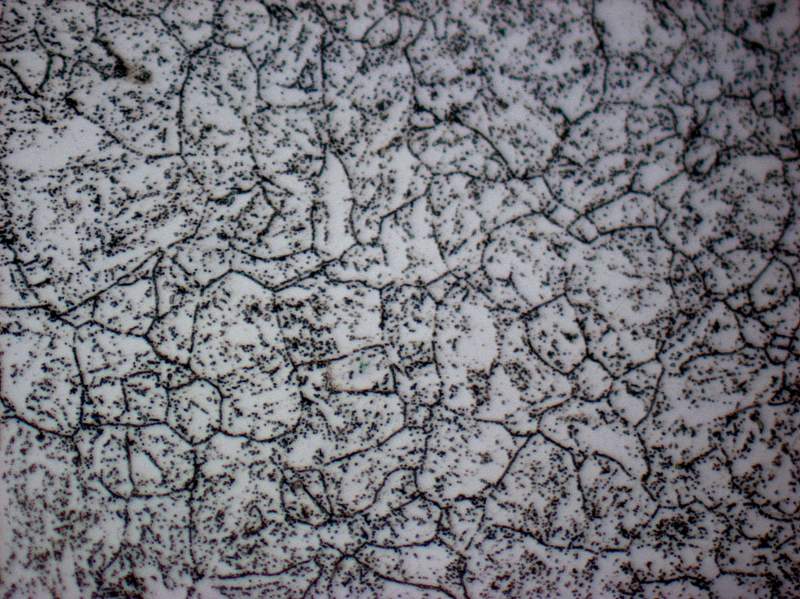

粗晶區-1000X
?
image J 或者 image pro plus??其實PS也能搞定 然后參照GB就可以搞定了，不然就算用軟件也是不對的
你這奧氏體晶粒做的鈦粗糙了??即使用ipp也不可能直接得到晶粒度尺寸，你試試用10%高錳酸鉀 50~60度，煮半小時，出來的晶粒度會非常漂亮，沒有晶體內的黑色顆粒，再使用ipp就可以直接用軟件計算結果了。
?
采用隨機劃線或者網格的方法可以計算平均晶粒度！
?
這個腐蝕方法對鐵素體-馬氏體耐熱鋼也適用？
?
雙相不銹鋼也是可以的，只是溫度區間會有變化，你可以試試。
你這奧氏體晶粒做的鈦粗糙了??即使用ipp也不可能直接得到晶粒度尺寸，你試試用10%高錳酸鉀 50~60度，煮半小時，出來的晶粒度會非常漂亮，沒有晶體內的黑色顆粒，再使用ipp就可以直接用軟件計算結果了。
贊。這個配方是第一次見。
請問是拋光完了之后放在高錳酸鉀溶液中？10%的酒精還是水溶液？
?
請問是拋光完了之后放在高錳酸鉀溶液中？10%的酒精還是水溶液？
?
拋光之后放在里面煮，10%是指濃硫酸，1g的高錳酸鉀，之后配水100ml。我們做奧氏體或者雙相不銹鋼都是這么做晶粒度的，出來的就是境界，沒有晶內組織，當然有個問題就是溫度的選擇，你可以嘗試一些，要是不著急，可以不用加熱直接放在配好的溶液中一晚上，第二天拿出來就好了，加熱只是為了加快反應速度而已。
?
您的溶液是指100ml的水溶液中加入10ml的濃硫酸(98%)和1g的高錳酸鉀？謝謝！
?
我做的是50度，3小時，效果很好
?
