• MM-405研究型大平臺金相顯微鏡

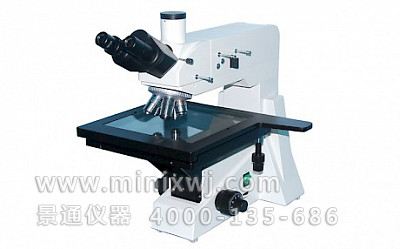

    MM-405研究型大平臺金相顯微鏡

    MM-405研究型大平臺金相顯微鏡

    工程師支持
    品牌
    MicroDemo
    產品編號
    1621
    產品型號
    MM-405研究型大平臺金相顯微鏡
    服務支持
    景通儀器負責發貨,并提供服務支持
    起訂量
    市場報價
    發貨日
    1
    面議
    3-7天
    詢底價 在線工程師

    景通儀器廠溫馨提示:

    由于該產品已多次升級更新換代,我們無法保證MM-405研究型大平臺金相顯微鏡的圖片和參數等信息為最新最全面信息,我們強烈建議推薦您點擊此處聯系我們的在線工程師,他將給您推薦最專業的產品,同時我們也歡迎您來電咨詢:!

    一、用途:

    MM405大平臺工業顯微鏡配有大移動范圍的載物臺、落射照明器、平場無限遠長工作距離明暗場物鏡、大視野目鏡、圖像清晰,襯度好。是針對半導體工業、硅片制造業、電子信息產業、冶金工業開發,作為高級工業顯微鏡使用。可進行明暗場觀察、落射偏光、DIC觀察,廣泛用于工廠、研究機構、高等院校對硅片、電路基板、FPD、精密模具的檢測分析。

    二、技術參數
    1.目鏡

    類別

    放大倍率

    視場直徑(mm)

    平場大視野目鏡

    WF10×

    ф25

    十字刻度目鏡

    WF10×

    ф20

    2. 物鏡:

    無限遠平場物鏡

    數值孔徑NA

    工作距離

    PL5X BD

    0.12

    29.4

    PL10X BD

    0.25

    16

    PL20X BD

    0.40

    10.6

    PL40X BD

    0.6

    5.4

    3. 三目鏡筒:
    鉸鏈式,傾斜30°,瞳孔距離50mm-75mm,100%通光攝影,50%通光攝影
    4. 同軸粗微動調焦機構:
    粗微調同軸調焦機構, 微動格值2μm
    5. 雙層機械機械工作臺:
    工作臺尺寸:350mmX310mm,縱向移動: 250mm 橫向移動:250mm
    6. 照明光源:
    落射照明:12v100w鹵素燈 亮度可調 ,帶視場光欄、孔徑光欄、起偏振片及濾色片
    透射照明:12v50w鹵素燈 亮度可調
    7. 偏光裝置:
    可插入式起偏振鏡及檢偏鏡,檢偏鏡可360度旋轉,起偏鏡和檢偏鏡均可以移出光路。
    8. 濾色片:
    藍、綠、磨砂
    9.轉換器:
    五孔帶DIC插孔
    三、系統組成
    電腦型金相顯微鏡(MM-405C): 1、金相顯微鏡 2、適配鏡 3、攝像機(CCD) 4、圖像采集軟件 5、計算機(選配)
    數碼型金相顯微鏡(MM-405D): 1、金相顯微鏡 2、數碼適配鏡 3、數碼照相機
    四、可選附件
    1.專業定量金相分析軟件 MA3000
    2.二維測量軟件 WH300
    3.試樣壓平器 YP05
    4.高分辨率成像系統
    5.明暗場物鏡 50倍 80倍 100倍
    6.DIC(10X 20X 40X 100X)
