一、儀器使用說明:
TL-101系列正置金相顯微鏡適用于對不透明物體的進行顯微觀察。配置大移動范圍的機械式載物臺、落射照明器、內置偏光觀察裝置,具有圖像清晰、襯度好,造型美觀,操作方便等特點,是金屬學、礦物學、精密工程學、電子學等研究的理想儀器。適用于學校、科研、工廠等部門使用。
二、TL-101金相顯微鏡性能特點:
▲ 配置大視野目鏡和長距平場消色差物鏡(無蓋玻片),視場大而清晰
▲ 配置大移動范圍的載物臺,能快速和慢速移動。
▲ 粗微動同軸調焦機構,粗動松緊可調,帶鎖緊和限位裝置,微動格值:0.7μm。
▲ 6V 20W鹵素燈,亮度可調。
▲ 三目鏡筒,可自由切換正常觀察與偏光觀察,可進行100%透光攝影。
三、TL-101金相顯微鏡標準配置:
型號 | TL-101 | TL-101A |
目鏡 | 大視野 WF10X(Φ18mm) | |
物鏡 | 長距平場消色差物鏡(無蓋玻片) PL 5X/0.12 | |
長距平場消色差物鏡(無蓋玻片)PL L10X/0.25 | ||
長距平場消色差物鏡(無蓋玻片)PL L20X/0.40 | ||
長距平場消色差物鏡(無蓋玻片)PL L40X/0.60 | ||
長距平場消色差物鏡(無蓋玻片)PL L80X/0.80 | ||

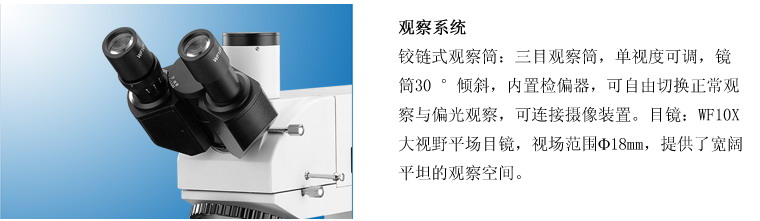

目鏡筒 | 三目鏡,傾斜30?,(內置檢偏振片,可進行切換) | |

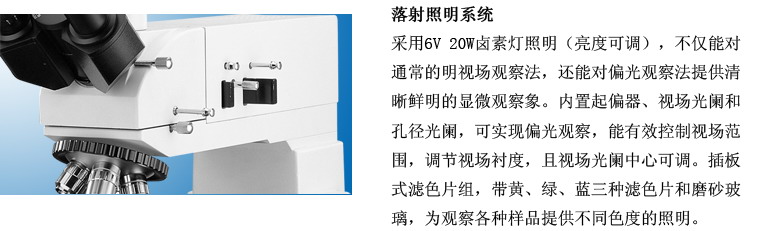

落射照明系統 | 6V 20W鹵素燈,亮度可調 | |
落射照明器帶視場光欄、孔徑光欄、起偏振片可360度旋轉,(黃,藍,綠)濾色片和磨砂玻璃 | ||

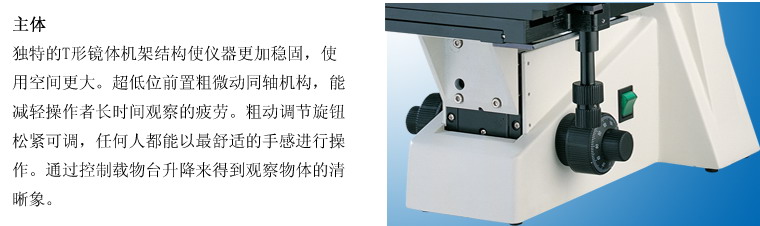

調焦機構 | 載物臺升降,粗微動同軸調焦, 微動格值0.7μm, 粗動松緊可調,帶鎖緊和限位裝置 | |
轉換器 | 五孔 (外向式滾珠內定位) Quintuple(Frontward ball bearing inner locating) | |

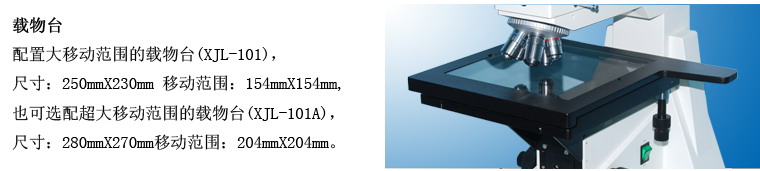

載物臺 | 三層機械移動式尺寸: 250mmX230mm,移動范圍: 154mmX154mm | 三層機械移動式尺寸: 280mmX270mm,移動范圍: 204mmX204mm |
四、儀器部位圖說明:
