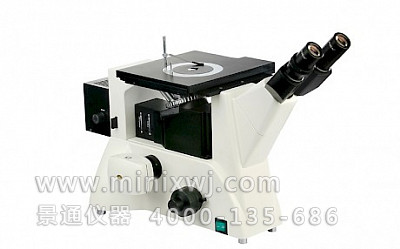

5XB-PC三目倒置金相顯微鏡

光學系統

有限遠光學校正系統

觀察方法

目鏡筒

三目鏡筒/標準C口

光學方式

反射、偏光

目鏡參數

倍率

10X（標）

16X（選）

視場范圍（mm）

22

11

平場金相物鏡參數

倍率

4X

10X

20X

40X

50X

(選)

80X

(選)

100X

(干 選)

數值孔徑NA

0.10

0.25

0.4

0.6

0.75

0.80

0.85

工作距離（mm）

25

11

9

3.8

?

?

?

物鏡轉換

五孔轉換器

載物工作臺

1.雙層移動平臺

2.平臺尺寸：243×173mm

3.移動范圍：70×50mm

4. 中心載物臺:Φ110mm

調焦機構

粗、微動同軸調焦，采用齒輪齒條傳動機構，微動格值0.002mm?

照明裝置

落射柯勒照明，帶孔徑可變光欄和視場可變光欄12V/30W.AC85V-230V 光源可調節

偏光裝置

檢偏鏡可 360 度轉動，起偏鏡檢偏鏡均可移出光路

成像分析系統

標準成像配置參數：

1.適配鏡：直徑：59mm,放大倍率：0.5倍，內調焦距：0～3mm? 調焦后可鎖緊

2.攝像機：高速USB2.0接口，可達480Mb/s

??靈敏度：1V/lux-sec(550nm)

??像素點尺寸：2.2μm x2.2μm

??白平衡：自動/手動 一鍵白平衡，? 幀率：40fps

??圖象采集分辨率格式：支持8種格式

Zui大采集分辨率2048×1536

??軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能

基本圖像軟件參數：

1.拍攝圖片上加定倍標尺

2.圖片可加文字功能

3.圖像與標尺及文字合成并保存

外型尺寸

?

重量

?

1

顯微鏡主體：1臺

6

YH-300攝像機：1套

2

三目鏡筒：1只

7

偏光裝置：1套

3

10X目鏡：1對

8

濾色片(藍、綠、黃和磨砂玻璃)：1套

4

平場金相物鏡：4X、10X、20X、40X：各1只

9

燈泡6V20W：1只

5

0.5倍適配鏡：1只

10

隨機文件：1套

1

16X目鏡；10X測微鏡、測微尺(格值：0.01mm)

4

數碼適配鏡、數碼相機

2

金相物鏡:50×、80×、100×(干)

5

專業研究級圖像分析軟件

3

500萬或900萬數碼攝像機

6

計算機
