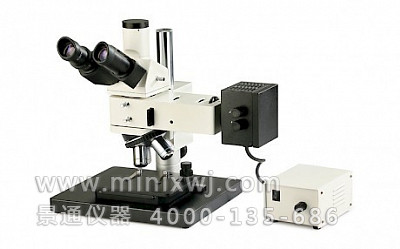

11XB-PC多功能材料檢測金相顯微鏡

光學系統

無限遠光學校正系統

觀察方法

目鏡筒

三目鏡筒/標準C口

光學方式

透射、返射、偏光、明場、暗場

目鏡參數

倍率

10X

15X(選)

視場范圍（mm）

25mm

20mm

物鏡參數

倍率

4X

10X

20X

40X(選)

50X

100X(選)

數值孔徑NA

0.1

0.30

0.35

0.60

0.50

0.80

工作距離（mm）

44

34

30

/

17

/

物鏡轉換

可調中心四孔轉換器

載物工作臺

1.X、Y工作臺移動范圍：100mm*100mm

2.Z軸移動范圍：150mm

3.測量方式：線性編碼器：3軸型：X/Y/Z軸

調焦機構

調焦方式：手動調焦

照明裝置

輪廓照明：

??? 光源：鹵素燈泡（12V，50W）

??? 光學系統：帶有可調整光圈的遠心照明系統

??? 功能：光強度可調，無極亮度調整

表面照明：

??? 光源：鹵素燈泡（12V,50W）

??? 光學系統：帶孔徑光欄和視場光欄Kohler照明

??? 功能：光強度可調，無極亮度調整

測量精度

1.準確度的測量基準為20±1℃

2.浮動的功能：帶有快速斷開功能的X和Y軸

??? XY工作臺臺面尺寸：286mm*286mm

??? 載物玻璃有效尺寸：180mm*180mm

外型尺寸

?

重量

40KG

1

顯微鏡主體：1臺

4

物鏡5X、10X、20X、50X:各1只

2

目鏡筒：1只

5

鹵素燈泡（12V，50W）：1只

3

10X目鏡：1對

6

隨機文件：1套

1

目鏡:12.5X、10X測微鏡、測微尺(格值：0.01mm)

4

工業相機

2

物鏡：PL L2X 、PL L100X

5

專業研究級圖像分析軟件、計算機

3

15X、20X目鏡

6

數碼適配鏡、數碼相機
