一、儀器用途

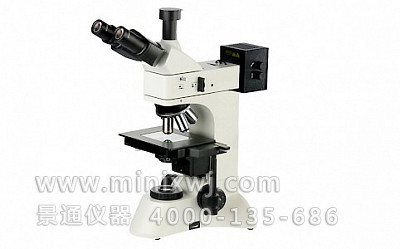

CDM-960透反射金相顯微鏡是適用于對不透明物體或透明物體的顯微觀察。本儀器配置落射與透射照明系統、長距平場消色差物鏡(無蓋玻片)、大視野目鏡和內置偏光觀察裝置，具有圖像清晰、襯度好，造型美觀，操作方便等特點，是生物學、金屬學、礦物學、精密工程學、電子學等研究的理想儀器。適用于學校、科研、工廠等部門使用。
二、系統簡介
透反射電腦型金相顯微鏡系統是將傳統的光學顯微鏡與計算機（數碼相機）通過光電轉換有機的結合在一起，不僅可以在目鏡上作顯微觀察，還能在計算機（數碼相機）顯示屏幕上觀察實時動態圖像，電腦型金相顯微鏡并能將所需要的圖片進行編輯、保存和打印。
三、技術參數
1.目鏡
|
類別 |
放大倍率 |
視場直徑(mm) |
|
平場目鏡 |
10× |
ф18 |
2.物鏡
|
光學系統 |
放大倍率 |
數值孔徑(NA) |
工作距離（mm） |
|
平場消色差物鏡 |
5× |
0.12 |
22 |
|
10× |
0.25 |
8.8 |
|
|
20× |
0.4 |
8.6 |
|
|
50× |
0.7 |
2.02 |
3.光學放大倍數：50X??100X??200X??500X?
4.三目鏡,傾斜30?,(內置檢偏振片,可進行切換)
5.轉換盤：四孔內向式滾珠定位
5.雙層機械移動式(尺寸:210mmX140mm,移動范圍:75mmX50mm)
6.粗微動同軸調焦,?微動格值:2μm,帶鎖緊和限位裝置
7.照明系統：?
??落射?6V?20W?鹵素燈,亮度可調,帶視場光欄、孔徑光欄、起偏振片,黃綠藍磨砂綠色片
透射?6V?20W?鹵素燈,亮度可調,內置視場光欄,?藍濾色片和磨砂玻璃
8.阿貝聚光鏡NA.1.25可上下升降
9.濾色片：(黃,藍,綠,磨砂)
四、系統組成
電腦型?(CDM-960C)：1、金相顯微鏡?2、適配鏡?3、攝像器(CCD)?4、計算機
數碼型?(CDM-960D)：1、金相顯微鏡?2、適配鏡?3、數碼相機
五、總放大參考倍數
CDM-960C型：?50—2600倍?????????????????
CDM-960D型：?50—2000倍
六、選購件
|
?名?稱 |
類別/技術參數 |
|
1.目鏡 |
大視野??WF16X(Φ11mm)?? |
|
分劃???10X(Φ18mm)?格值0.1mm/格 |
|
|
2.物鏡 |
長距平場消色差物鏡(無蓋玻片)?PL?L?40X/0.70 |
|
長距平場消色差物鏡(無蓋玻片)?PL?L?60X/0.60 |
|
|
長距平場消色差物鏡(無蓋玻片)?PL?L?100X/0.75?(彈簧) |
|
|
平場消色差物鏡(無蓋玻片)?PL?100X/1.25??(彈簧,油) |
|
|
3.濾色片? |
綠濾色片 |
|
黃濾色片 |
|
|
3.CCD接口 |
0.4X |
|
0.5X |
|
|
1X |
|
|
0.5X帶分劃尺,格值0.1mm/格 |
|
|
4.攝像儀 |
USB輸出（數字信號）： 300/500/1000萬像素 VIDEO輸出（模擬信號）： 800線? |
|
5.數碼相機接頭 |
CANON(A610,A620,A630,A640) |
|
6.金相組織圖譜分析軟件(定量) |
型號：TM-4000JX |
|
7.金相圖像測量軟件 |
型號：TM-4000C |
|
8.粒度分析軟件 |
TM-4000LD |
|
9.清潔度分析軟件 |
TM-4000QJ |
