一、用途：?

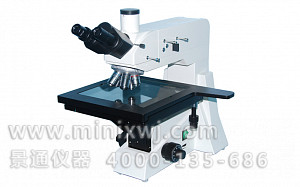

CDM-970研究型正置金相顯微鏡是適用于對不透明物體的顯微觀察。本儀器配有大移動范圍的載物臺、落射照明器、平場消色差物鏡、大視野目鏡，圖像清晰、襯度好，同時配有偏光裝置，是金屬學、礦物學、精密工程學、電子學等研究的理想儀器，特別適合銅業、鋁業、鋼鐵行業觀察金屬組織。也適用于學校、科研、工廠等部門使用。??
二、系統簡介???
本系統是將精銳的光學顯微鏡技術、先進的光電轉換技術、尖端的計算機圖像處理技術完美地結合在一起而開發研制成功的一項高科技產品。可以在計算機顯示器上很方便地觀察金相圖像，從而對金相圖譜進行分析、評級等以及對圖片進行輸出、打印。
CDM-970?系列研究型正置金相顯微鏡，采用本公司的獨特的無限遠聚光系統。
三、技術參數???
1.目鏡?
|
類?型 |
放大倍數 |
視場(mm) |
備注 |
|
大視野廣角平場目鏡 |
10X |
Φ16 |
? |
|
20X |
Φ8.5 |
? |
2.物鏡
|
長距平場消色差物鏡 |
數值孔徑NA |
工作距離? |
|
PL5X |
0.12 |
18.3 |
|
PL10X |
0.25 |
8.9 |
|
PL20X |
0.40 |
8.7 |
|
PL40X |
0.60 |
3.7 |
|
PL80X |
0.80 |
0.96 |
3.光學放大倍數：50X—1600X
4.?三目鏡筒：轉軸式，傾斜30°包括檢偏振片
5.?同軸粗微動調焦機構：?調焦范圍15mm?微動格值2μm
6.?機械工作臺：尺寸150?X?130mm?有快速移動裝置，移動范圍83?X?83mm
7.?照明光源：6v/20w鹵素燈?亮度可調
8.?偏光裝置：落射照明?6V?20W?，鹵素燈，亮度可調?帶起偏振片
9.?濾色片：藍、黃、綠、磨砂??

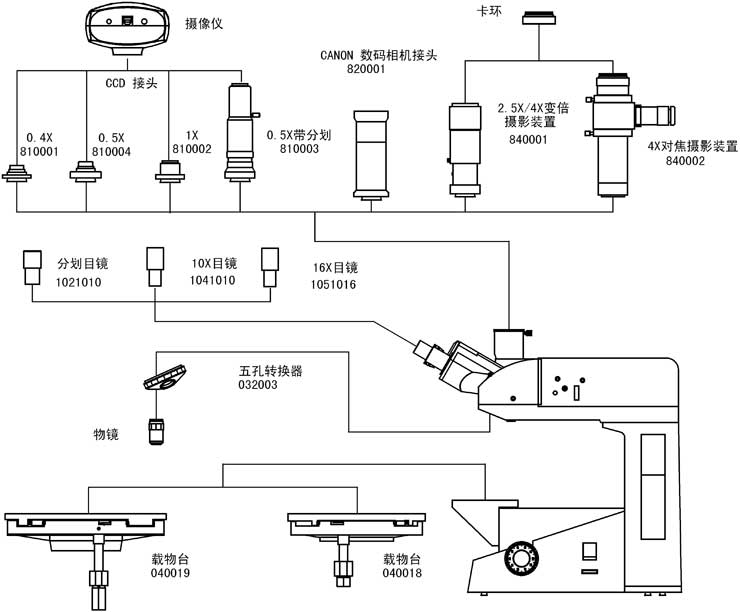

四、系統組成??
??電腦型?(CDM-970C):?1.金相顯微?2.適配鏡?3.攝像器(CCD)?4.A/D(圖像采集)?5、計算機
數碼相機型?(CDM-970D):?1、金相顯微?2、適配鏡?3、數碼相機?
五、總放大參考倍數???
?CDM-970C型：50--2600倍（19寸顯示器）???CDM-970D型：50--1800倍(數碼相機)?
?1.金相二維測量軟件???????2.金相圖譜評級分析軟件?
