一、儀器用途

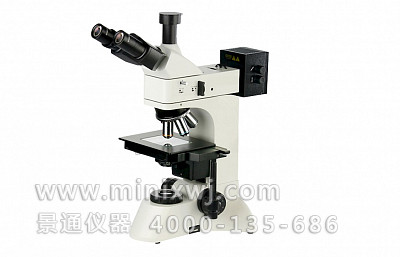

CDM-965/985無限遠透反射明暗場金相顯微鏡是一種多用途工業檢驗用光學儀器，配置大視野目鏡與偏光觀察裝置、暗場裝置，透反射照明采用“柯勒”照明系統，視場清晰。可用于半導體硅晶片、LCD基板、電路板、固體粉未及其它各種透明或不透明工業試樣的檢驗，是生物學、金屬學、礦物學、精密工程學、電子工程學等研究的理想儀器.
二、系統簡介
無限遠透反射金相顯微鏡系統是將傳統的光學顯微鏡與計算機（數碼相機）通過光電轉換有機的結合在一起，不僅可以在目鏡上作顯微觀察，還能在計算機（數碼相機）顯示屏幕上觀察實時動態圖像，并能將所需要的圖片進行編輯、保存和打印。
?
三、儀器特點
采用優良的無限遠光學系統與模塊化功能設計理念、可提供卓越的光學性能與產品系統升級，實現透反射同步或獨立照明，亦可實現偏光觀察等功能，產品具有造型美觀、操作方便、圖像清晰等特點
?
四、標準配置
?
|
技術規格 |
||||
|
1.目鏡 |
大視野?WF10X(視場數Φ22mm) |
|||
|
2.無限遠長工作距離平場 消色差物鏡 |
CDM-965 （配明場物鏡） |
PL?L5X/0.12?工作距離：26.1?mm |
||
|
PL?L10X/0.25?工作距離：20.2?mm |
||||
|
PL?L40X/0.60?工作距離：3.98?mm |
||||
|
PL?L60X/0.70?工作距離：3.18?mm |
||||
|
CDM-985 （配明/暗場物鏡） |
PL?L5X/0.12?BD?工作距離：8.05?mm |
|||
|
PL?L10X/0.25?BD?工作距離：7.86?mm |
||||
|
PL?L20X/0.40?BD?工作距離：7.2?mm |
||||
|
PL?L40X/0.60?BD?工作距離：3.0?mm |
||||
|
3.目鏡筒 |
30?傾斜,瞳距調節范圍53~75mm.? |
|||
|
4.調焦機構 |
粗微動同軸調焦,帶鎖緊和限位裝置,微動格值:2μm. |
|||
|
5.轉換器 |
五孔(內向式滾珠內定位)? |
|||
|
6.載物臺 |
雙層機械移動式載物臺,?外形尺寸:210mmX140mm,移動范圍:63mmX50mm |
|||
|
7.落射照明系統 |
CDM-965 |
6V30W鹵素燈，亮度可調 |
||
|
CDM-985 |
12V50W鹵素燈，亮度可調 |
|||
|
CDM-965/985 |
配置黃、藍、綠濾色片與磨砂玻璃片 |
|||
|
內置視場光欄、孔徑光欄、濾色片轉換裝置、推拉式檢偏器與起偏器 |
||||
|
8.透射照明系統 |
阿貝聚光鏡NA.1.25可上下升降 |
|||
|
集光鏡中內置視場光欄 |
||||
|
CDM-965/985 |
配置藍濾色片與磨砂玻璃片 |
|||
|
CDM-965 |
6V30W鹵素燈、亮度可調 |
|||
|
CDM-985 |
12V30W鹵素燈，亮度可調 |
|||
?
?
五、系統組成
電腦型：1、金相顯微鏡?2、適配鏡?3、攝像器(CCD)?4計算機（選購）
六、總放大參考倍數
電腦型：50—2600倍??????????????????
數碼型：50—2000倍
七、選購件
|
1.目鏡 |
分劃目鏡10X（Φ22mm） |
|
|
2.物鏡 |
CDM-965 |
明場物鏡?20X、50X、80X、100X（干式） |
|
CDM-985 |
明/暗場物鏡?50X、60X、80X、100X |
|
|
3.CCD接口 |
0.5X、1X、0.5X帶分劃尺 |
|
|
4.攝像儀 |
USB輸出（數字信號）：300/500/1000萬像素 VIDEO輸出（模擬信號）：800線? |
|
|
5.數碼相機接頭 |
CANON(EF)?NIKON(F) |
|
|
6.金相組織圖譜分析軟件(定量) |
型號：TM-4000JX |
|
|
7.金相圖像測量軟件 |
型號：TM-4000C |
|
|
8.粒度分析軟件 |
型號：TM-4000LD |
|
|
9.清潔度分析軟件 |
型號：TM-4000QJ |
|
?
