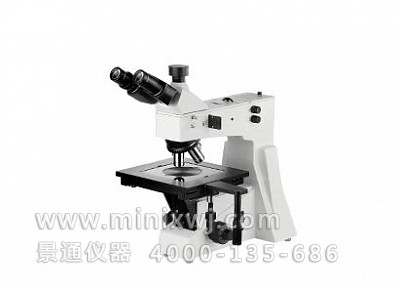

工業金相顯微鏡 GX302系列無限遠光學系統工業金相顯微鏡,帶有同軸落射照明系統,偏光裝置和內切換濾色片,大型移動載物臺適合電子行業大面積硅晶片,PCB和LCD,柔性電路和薄膜及材料金相檢驗等。帶有明暗場及DIC微分干涉系統的機型,適用于常規狀態難以觀察的和特殊顯微觀察研究。 工業金相顯微鏡是材料,地礦,機械,電子,科研院所和高等院校的常規裝備,并可以升級顯微攝影和圖像處理與分析系統。 物目鏡和放大倍率 | 總放大倍率： | 50×,100×,200×,500×,800× | | 長工作距物鏡： | 5×,10×,20×,50×,80×,可另選 | | 物鏡轉換器： | 內傾五孔滾珠內定位 | | 寬視野目鏡： | WF10×/22mm | | 分劃目鏡： | WF10×,格值0.1mm,視度補償 | | 測微尺C1： | 格值0.01/1mm |
規格 | 雙目鏡筒： | 鉸鏈式,傾角30o,瞳距55-75mm,屈光度±5D可調 | | 影像輸出： | 三目同步光學輸出,標準接口,可100%通光攝影 | | 機械載物臺： | 三層280*270mm,快慢速移動204*204mm帶玻璃平臺 | | 調焦機構： | 同軸粗微動,載物臺升降30mm,微調0.7μm | | 同軸落射照明： | 可變孔徑和視場光闌,鹵素燈6V/30W | | 偏光裝置： | 內切換起/檢偏振,起偏器可360o旋轉 | | 濾色片： | 黃/綠/藍/中性(推進片組) | | 輸入功率： | AC220V/50Hz/30VA | | 儀器包裝： | 體積64*64*56Cm3,重量18kg |
放大倍率和視場 長工作距平場消色差物鏡PLL | 目鏡 WF10×/18 | 放大倍率 | 數值孔徑NA | 工作距離mm | 物視場mm | 總放大率 | 5× | 0.12 | 26.1 | 3.6 | 50× | 10× | 0.25 | 20.2 | 1.8 | 100× | 20× | 0.40 | 8.80 | 0.9 | 200× | 40× | 0.60 | 3.98 | 0.45 | 400× | 80× | 0.80 | 1.25 | 0.23 | 800× |
儀器成套性 | ⑴儀器主機 | ⑵三目鏡筒 | ⑶標準接口 | ⑷長工作距物鏡 | | ⑸目鏡 | ⑹分劃目鏡 | ⑺測微尺 | ⑻移動大平臺 | | ⑼玻璃平臺 | ⑽偏振片組 | ⑾濾色片組 | ⑿照明系統 | | ⒀防塵罩蓋 | ⒁備用品 | ⒂隨機文件 | |
|
