一 ：平行光管的結構原理圖
它是由物鏡及置于物鏡焦平上的分劃板，光源以及為使分劃板被均勻照亮而設置的毛玻璃組成。
由于分劃板置于物鏡的焦平面上，因此當光源照亮分劃板后，分劃板上每一點發出的光經過透鏡后，都成為一束平行光。又由于分劃板上刻有專用的十字刻度值。這些刻有十字刻度值的分劃板將成像在無限遠處。 這樣，對于觀察者來說，分劃板就是在有限的距離內，產生了一個無限遠距離的目標靶。
結論：平行光管是校正過程中常用的一種基本光學工具，了解平行光管的基本原理和使用方法，對光學儀器的安裝和校正具有非常重要的意義。（注釋：由于平行光管作為一種光學檢測儀器。又由于平行光管的光學系統復雜，調試繁瑣，步驟之多，品種多。所以需要根據不同的用途選用不同技術參數和精度要求的產品，同時需要權衡重量，成本等因素，切不可一味追求長焦距，大視場，大口徑，高精度。因為平行光管的價格與技術參數，精度等級基本成指示符關系遞增。比如，同為焦距550MM的平行光管，當口徑由55MM增加到100MM時，價格將增加4-5倍。而一個焦距550MM的平行光管，當焦距增加到2M時，價格將增加1-2個數量級！）
二：工位的安裝標準及調試方法:

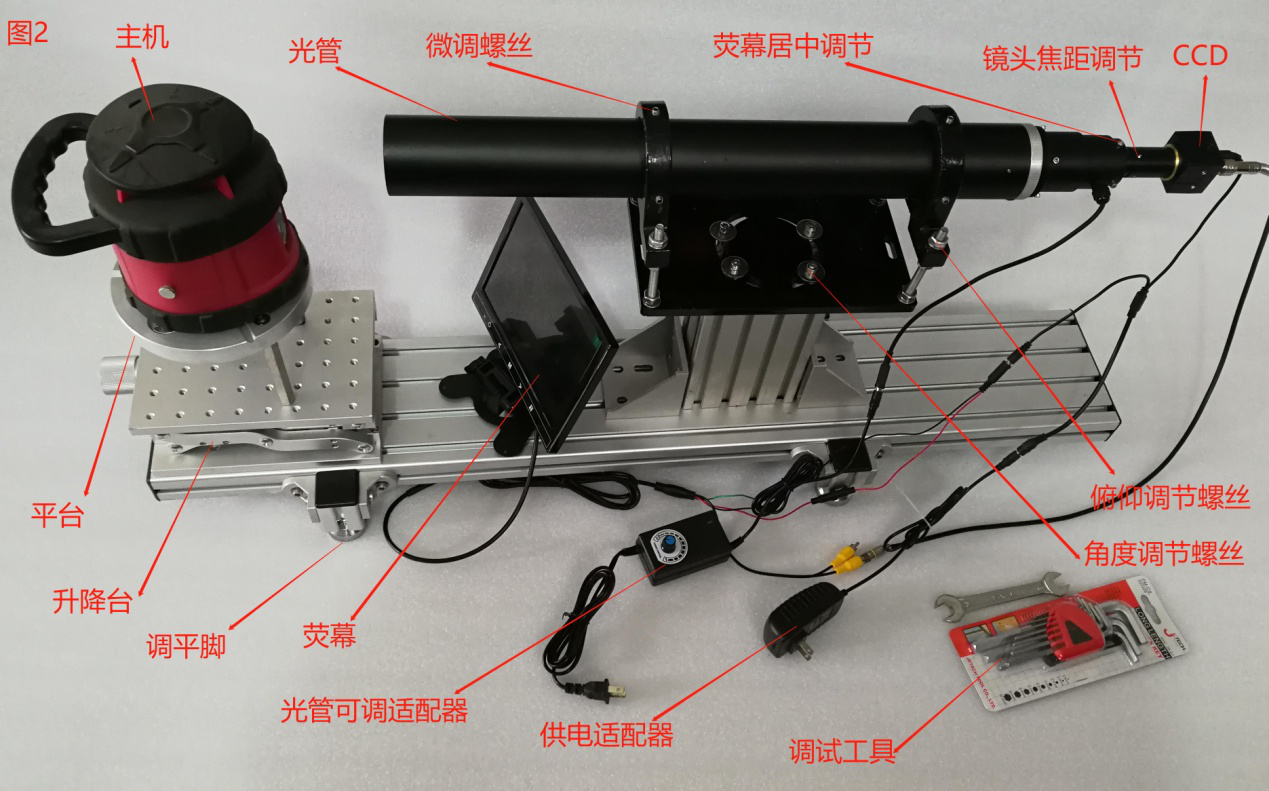

- 工位基本機構如圖
?
? ? ? 2. 工位安裝標準及調試方法：
工位調試方法：把主機工位基準平臺調平，固定穩固。放上激光經緯儀并把經緯儀調平。（經緯儀的調試方法請參照經緯儀說明書，建議蘇州一光10秒精度經緯儀）。在以經緯儀為基準把平行光管安裝在所需要設計的位置和角度上。并且經過經緯儀的目鏡可以清晰的看清平行光管上的刻度值。把平行光管的十字刻度調至和經緯儀的十字刻度完全重合。并鎖緊平行光管調節螺絲。此時一根平行光管的調試的調試基本完成 ，以此方法重復調試其它平行光管的位置和角度。直到最后一根平行光管調試完畢。在已最后一根平行光管為基準光管，復測回到第一個平行光管。確保每根平行光管都在設定的位置和角度上。并重合于經緯儀的十字刻度線上。此時一個完整的工位基本調試校正完畢。后期維護校正也是如此。（注：校正工位之前要確保電子經緯儀是準確的。經緯儀的標準度和精度決定了校正出來工位的標準度和精度。）
?

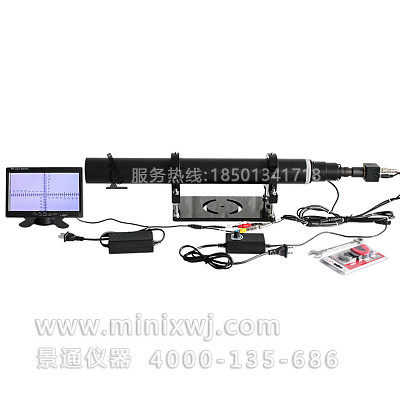

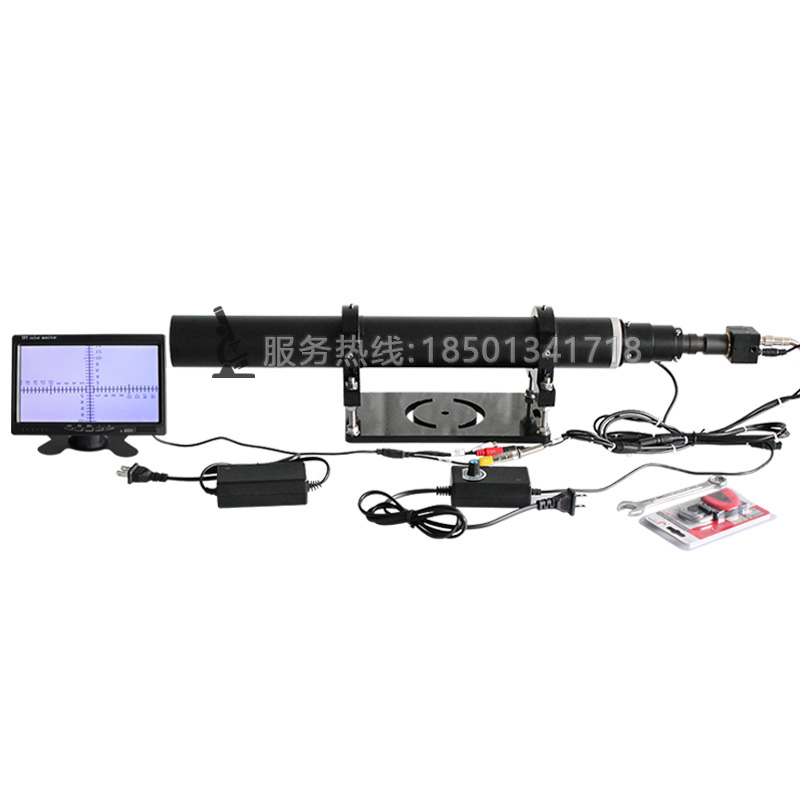

三：工位的技術參數:
1，特點：單管獨立控制系統。
- 光學系統：F550平行光管（光學誤差10米±0.3MM）
- 控制系統：自主研發數字LED光源調節。
- 顯示系統：自主研發高倍鏡頭，高清CCD視頻采集單畫面顯示.
- 調試方法：手動調試。
- 輸入電壓：AC220V/50HZ,最大功率100W.
- 要求環境：車間干凈整潔，千級以上車間，工位區域做好防護，禁止非工作人員走動碰到光管。
?
