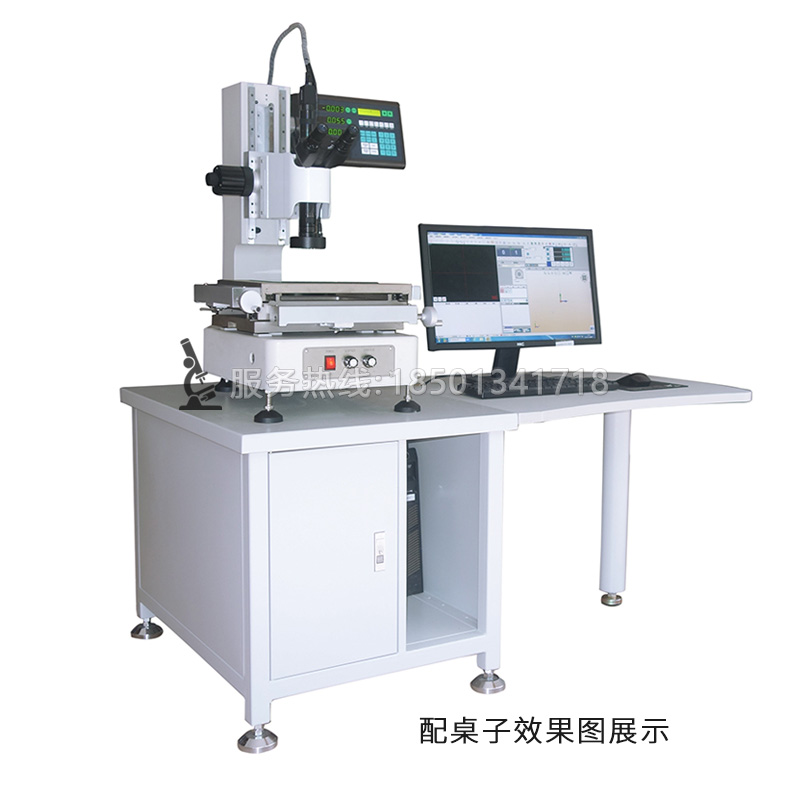

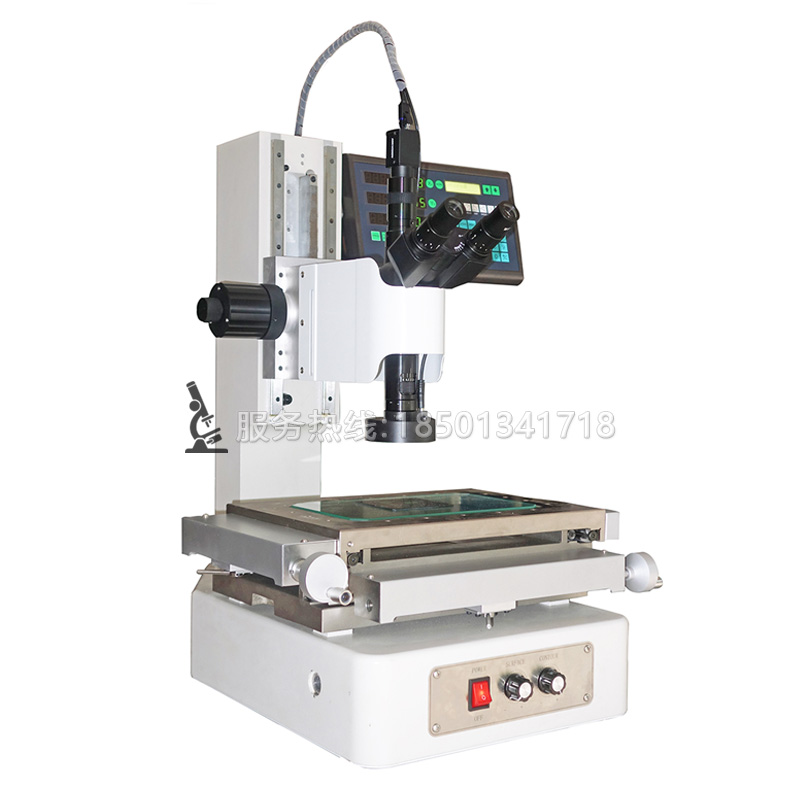

CMD-2010M工具測量顯微鏡

1.產品介紹

◆CMD系列工具顯微鏡，是一種集軟件、光、機、電一體的高精度、高效率的顯微測量儀器，是同時具有高精度線性測量和觀察功能的多功能量測儀器；
◆本機主體機構通過搭配MT三目光學測量鏡筒、高清數字相機、照明裝置、升降機構及對焦機構，具有多種數據測量、顯微放大、顯示輸入和輸出等數據處理功能。

2.產品特點

◆ 參照國際NK經典機身外形結構設計，造型新穎美觀，操作簡便快捷；
◆ 采用精密球鐵鍍鎳而成的測量工作臺，最大程度保證儀器的測量精度；
◆ 采用超精細數字彩色CCD攝像裝置，能輸入輸出測量結果，數據和存取圖像，能適合不同用戶的要求；
◆ 采用圖形窗口專用的測量軟件進行自動尋邊操作，無需編程，只要鼠標點擊即可測量，操作簡便快捷；
◆ 高精度、出色的多功能性，更適合高性能零件、電子組件的三維測量；
◆ 可輕易測量易碎工件及具有極小細節的工件！
◆ 照明裝置（反射/透射），選用高亮度LED的照明；
◆ 快速釋放裝置便于測量大工件或多個數量工件時快速移動工作以，Z軸兩側均配備同軸粗/微調手輪，確保能以最快速度實現高精度對焦；

應用范圍

3.技術參數

3.1主體規格

◆X坐標行程: 200（mm）
◆Y坐標行程: 100（mm）
◆Z坐標行程: 150（mm）
◆X、Y坐標測量示值誤差≤（3+L/200）μm ，L為被測長度(單位：mm)
◆X、Y、Z數顯分辨率：1μm
◆輪廓光源：白色LED平行光源，無極亮度可調
◆上光源：白色LED環形可調光源

3.2目視系統

◆雙目視鏡筒+標準的TV攝像機端口
◆物鏡：1.0-6.5X手動卡位鏡頭
◆目鏡放大倍數：10X，單雙目同，可選配20X
◆總放大倍數： 10X-65X（包括畸變在內的）
◆物鏡放大倍數誤差：放大率誤差≤0.08%

3.3影像系統

◆標配CCD相機1X鏡筒
◆CCD：千兆網口高清晰CCD攝像頭
◆綜合影像最大放大倍數：45X-285X

4.軟件功能

1. 配備專業視覺影像測量軟件，帶十字線捕捉閃爍功能，可測量二維平面尺寸（角度、直徑、半徑、點到點的距離、點到線的距離、線到線距離、線到圓的距離、圓到圓的距離等等）；
2. 圖形自動捕捉：開啟自動捕捉功能后，測量點、線、圓及圓弧，可自動捕捉到最清晰的地方；
3. 視覺拍照功能：可通過軟件抓拍實時產品圖片，然后保存到計算機里，并可通過軟件調出圖片進行查看或處理；
4. 標注文字：可在即時影像中標注文字說明；
5. 公英制轉換：測量值可在公制和英制之間切換；
6. X、Y清零：可用畫面十字線設置任意點為相對原點，將X、Y坐標清零；
7. 測量數據輸出：可將測量數據或圖形導入WORD或EXCEL做報表；
8. “瀏覽”窗口： 可觀察工件的全圖形并具有類似AutoCAD的縮放功能；
9. 輔助功能：可把在軟件中繪制出的圖形進行移動、旋轉、復制、刪除，并可作任意線段的平行線、垂直線；
10. 自動兩點線：在單一畫面下可自動捕捉工件的邊緣，無須以人工取線，減少人眼誤差，提高測量精度；
11. 自動三點圓：在單一畫面下可自動捕捉工件的圓半徑、直徑，并繪出圖形，無須以人工取圓，減少人眼誤差，提高測量精度；
12. 自動多點線：自動捕捉工件邊緣，然后根據工件邊緣擬合出圖形，從而減少兩點取線及人眼的誤差；
13. 自動多點圓：自動捕捉工件邊緣，然后擬合出工件的孔徑，并繪出圖形，從而減少三點取圓及人眼的誤差；
14. 自動圓：在單一畫面下用鼠標框中圖形，可快速自動捕捉出圓.；
15. 設定工件坐標：可以根據客戶本身的需要在影像中的實際工件上自行設定工件坐標，有兩點確定X軸、兩點確定Y軸或三點確定坐標系等多種設定方法；
16. 具有坐標平移、坐標旋轉及坐標分中等功能：
17. 坐標標注：可標注工件中任意點的坐標值；
18. Pitch標注：可標注任意點到一條直線的垂直距離，可標注任意兩線的垂直距離；
