一、產品概述

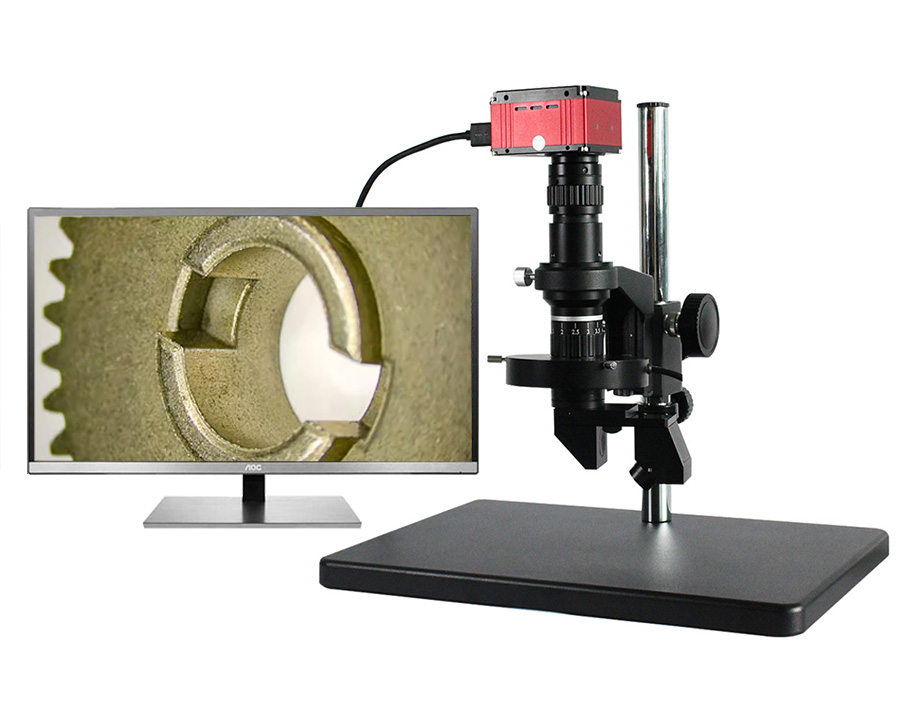

ATE-35三維數碼視頻顯微鏡基于無限遠光學系統，0.6-5.0X 連續變倍主體，0.5XC接口，工作距離86mm。配備1/1.8” SONY CMOS圖像傳感器相機，1920*1080分辨率。可廣泛應用于微電子、精密電子、精密五金件、深孔壁、生命科學、動植物形態、刑偵鑒定等等行業。
二、性能特點
1、2D和3D觀察可手動自由切換，360 °旋轉，物鏡觀察角度45 °，當切換2D和3D觀察時，工作距離保持不變，不用重新調焦，中心位置保持一致，連續變倍每個倍率都是清晰的圖像；
2、CCD接口帶有微調裝置可以匹配任何CCD相機，微調時不用轉動鏡頭主體和相機；
3、最低倍視野可以充滿相機視場沒有黑邊，高分辨率，大景深；
4、整機采用防霉處理，有效保護了鏡頭，延長了儀器使用壽命；
5、相機配有專業圖像處理軟件，可拍照片，錄像外，軟件可調整白平衡、調整曝光值、最佳亮度、增益、飽和度、對比度、清晰度和消反光等功能設置，內置個性化界面編輯功能，模板應用，DXF的導入與應用，自動尋邊與吸附功能，水平垂直翻轉功能，線、圓測量等功能。并提供“平行線”、“多點線距”、“同心圓”等多種測量工具，可顯示角度、面積、周長、弧度、寬度、半徑、距高等數據。支持拍圖錄像及回顯，文件管理等功能
三、顯微鏡參數
|
? |
名稱 |
技術參數 |
|
鏡頭參數 |
光學倍率 |
0.6-5.0X |
|
總倍率 |
20-190X (基于21.5寸顯示器) |
|
|
工作距離 |
86mm |
|
|
變倍比 |
1:8.3 |
|
|
視野 |
24*13.5-2.88*1.62mm |
|
|
標準C接口 |
||
|
2D/3D三維旋轉觀察器 |
2D /3D 手動自由切換 |
|
|
2D/3D切換時工作距離保持不變，無需再次調焦 |
||
|
2D/3D切換時中心保持不變 |
||
|
360 °旋轉，45°物鏡角度 |
||
|
光源 |
區域控制 |
四分區控制，亮度0-100%可調. |
|
光顏色 |
白色 |
|
|
LED數量 |
208PCS LED |
|
|
照度 |
15000 Lux |
|
|
波長 |
455-457.5nm |
|
|
輸出電壓 |
12V |
|
|
輸出功率 |
8-10W |
|
|
工作距離 |
35-110mm |
|
|
材料 |
鋁合金 |
|
|
尺寸 |
內徑40mm,? 外徑106mm ,高度19mm |
|
|
支架 |
支架 |
圓立柱粗調支架 |
|
底板尺寸 |
260*200mm |
|
|
立柱高度 |
328mm |
|
|
主柱尺寸 |
32mm |
|
四、顯微鏡參數
|
型號 product model |
HD-4KR |
|
輸出方式 Interface |
HDMI / 網口/USB3.0（用于接電腦，鼠標，優盤） |
|
分辨率 Resolution |
8M圖片分辨率為3840*2160，32M圖片分辨率為7680*4320 |
|
像元尺寸 Pixel size |
2.0μm x 2.0μm |
|
靶面尺寸 Target size |
1/1.8 |
|
數據位數 Data bi |
10bit |
|
曝光方式 Shutter mode |
逐行曝光Rolling Shutter |
|
輸出幀率 Output frame rate |
60FPS |
|
輸出顏色 Output color |
彩色Color |
|
四核處理器 |
四核 ARM Cortex [email protected] 支持Neon加速，集成FPU處理單元? 內置 64bit [email protected] |
?
