一、產品概述

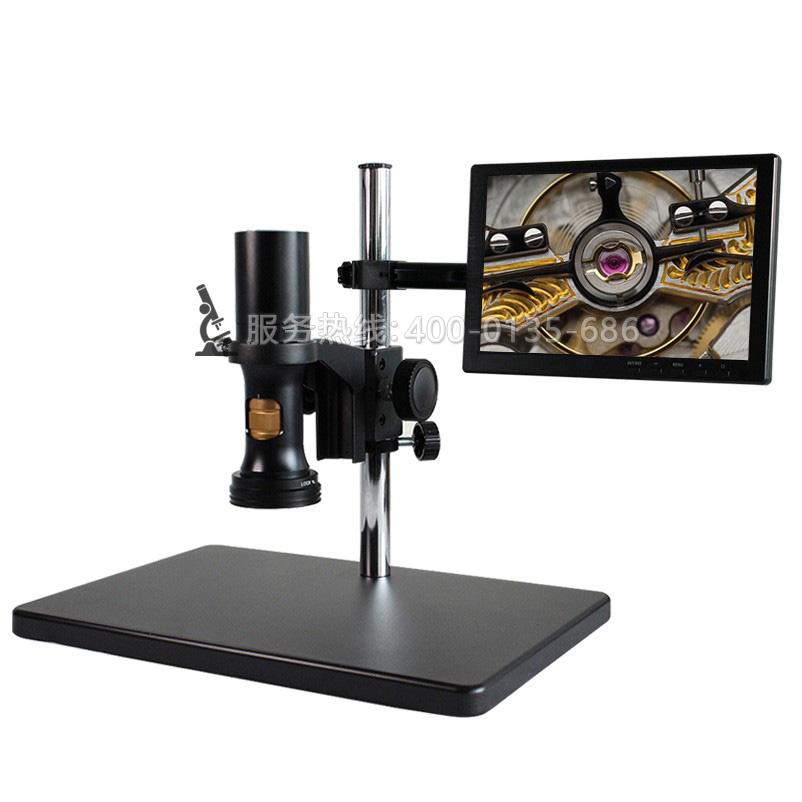

? ? ? ?VMS0756H4K是連續變倍連續變倍鏡頭顯微鏡主體、4KHDMI相機和10英寸的顯示器（選配其他尺寸顯示器）、LED環形光源組成。立體顯微鏡操作方便、直觀、檢定效率高,適用于電子工業生產線的檢驗、印刷線路板的檢定、印刷電路組件中出現的焊接缺陷（印刷錯位、塌邊等）的檢定、單板PC的檢定、真空熒光顯示屏VFD的檢定等等，立體顯微鏡將實物的圖像放大后顯示在計算機的屏幕上，可以將圖片編輯、保存和打印。配測量軟件可以測量各種數據。
二、性能特點
1、立體感強，成像清晰和寬闊；
2、具有長工作距離；
3、LED環形光源（選配可換同軸光源）；
5、設備不需要電腦即可直接完成視頻與圖像的采集，照明光源模塊無需外接電源，直接通過光學連續變倍物鏡主體連接到相機模塊。
三、顯微鏡參數
|
序號 |
名稱 |
技術參數 |
|
01 |
鏡筒 |
單目鏡筒（用于連接攝像裝置） |
|
02 |
物鏡 |
0.7X-5.6物鏡變倍比 1∶8 |
|
03 |
數值孔徑NA |
0.018-0.092（1x輔助物鏡情況下） |
|
04 |
分辨率 |
18.6um-3.65um |
|
05 |
視場 |
0.99mm-34.28mm |
|
06 |
可選配物鏡 |
0.50x，0.75x，1.00x，1.50x，2.00x（可根據需要選擇） |
|
07 |
可選選配其他物鏡 |
|
|
08 |
HDMI接口 |
支持HDMI1.4 協議；30fps@4K/30fps@1080P |
|
09 |
傳感器 |
Sony IMX415(C)，1/2.8"(5.57x3.13)，像素尺寸為1.45x1.45um |
|
10 |
G光靈敏度/暗電流/動態范圍/SNR |
300mv with 1/30s 0.13mv with 1/30s /NA/NA/NA |
|
11 |
FPS/分辨率 |
30@3840*2160 (HDMI) |
|
12 |
曝光時間 |
0.04~1000ms |
|
13 |
圖片捕獲 |
8M (3840*2160) JPEG 格式，選擇SD卡存儲 |
|
14 |
調焦方式 |
立柱式 |
|
15 |
工作距離 |
37.5mm-160mm（由輔助物鏡決定） |
|
16 |
測量信息存儲 |
捕獲圖像支持測量信息和圖像內容分層存儲和融合存儲功能 |
|
17 |
ISP功能 |
支持曝光時間/增益調節（自動/手動曝光），白平衡（手動/自動/ROI白平衡），銳化，3D 降噪，飽和度，對比度，亮度，Gamma以及50HZ/60HZ防閃爍等功能。 |
|
18 |
圖像輔助功能 |
放大/縮小（最大10倍數碼放大），鏡像/翻轉，凍結，十字線，圖片瀏覽(Browser)，錄制視頻回放以及豐富的圖像測量功能 |
|
19 |
多語言支持 |
英語/簡體中文/繁體中文/韓語/泰語/法語/德語/日語/意大利語/俄語等多種語言 |
|
20 |
底座 |
380*260? 高度340mm |
|
21 |
光源 |
無線LED 環形光源亮度可調，選配（偏振環形光源、同軸光源照明器） |
?
?
四、可選配輔助物鏡的光學參數
|
輔助物鏡 |
參數 |
TV鏡頭0.5X(1/3"傳感器)TV050 |
|
|
低倍 |
高倍 |
||
|
W100，1.0X(80mm WD) |
倍率 |
0.35X~2.80X |
|
|
線視場 |
17.14mm |
2.14mm |
|
|
NA |
0.018 |
0.092 |
|
|
W050，0.5X(160mm WD) |
倍率 |
0.18X~1.40X |
|
|
線視場 |
34.28mm |
4.28mm |
|
|
NA |
0.009 |
0.046 |
|
|
W075，0.75X(105mm WD) |
倍率 |
0.26X~2.10X |
|
|
線視場 |
20.81mm |
2.86mm |
|
|
NA |
0.013 |
0.069 |
|
|
W150，1.5X(51.5mm WD) |
倍率 |
0.53X~4.20X |
|
|
線視場 |
11.43mm |
1.43mm |
|
|
NA |
0.026 |
0.138 |
|
|
W200，2.0X(37.5mm WD) |
倍率 |
0.70X~5.60X |
|
|
線視場 |
8.57mm |
1.07mm |
|
|
NA |
0.035 |
0.182 |
|
|
備注 |
當使用同軸光照明時，低放大倍率可能會產生漸暈。 |
||
?
?
