TMDH0670系列連續變倍單筒視頻顯微系統，具有較大的變倍比12:1，附件齊全，可選多種倍率CCD接頭和多種倍率物鏡，可選同軸照明、環形燈照明。能實現多種配置，具有廣泛的用途，特別適用于電子設備、LCD、LED等領域的數碼成像觀察、檢查和數據測量。TMDH0670系列連續變倍單筒視頻顯微系統包括以下機型： ●TMDH0670、●TMDH0670C、●TMDH0670-D（外形與TMDH0670同）、●TMDH0670C-D（外形與TMDH0670C同）、●TMDH0670C-P 、●TMDH0670-A、●TMDH0670C-A、 ●TMDH0670-AD（外形與TMDH0670-A同）、●TMDH0670C-AD（外形與TMDH0670C-A同）， C表示同軸照明，D表示變倍時整數倍帶定位裝置， P表示同軸照明帶偏光，A表示前組物鏡帶微調。

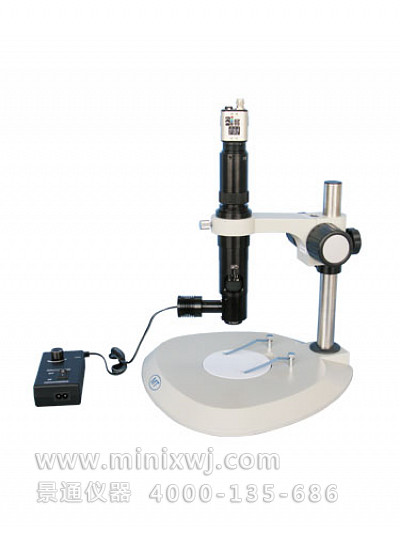

TMDH0670（大變倍比）
主要技術規格：?(TMDH0670系列連續變倍單筒視頻顯微系統)
● 物鏡連續變倍范圍：0.58X～7.0X，變倍比12: 1，工作距離82mm（1X物鏡）
● 可調光高亮度長壽命LED同軸照明
● 主機與支架配合尺寸為Φ45mm
● 標準CS接口（支承面到CCD靶面距離為12.5mm）
● 0.4X、0.5X、0.67X、1X（標準配置）、1.5X、2X各種倍率CCD接頭可選
● 0.3X、0.5X、0.75X、1X（標準配置）、1.5X、2X、4.5X各種倍率物鏡可選
● 可接Nikon、Olympus、Mitsutoyo標準螺紋無窮遠金相鏡頭?
主要光學參數：?
|
物鏡 |
CCD接頭 |
||||||
|
0.4X |
0.5X |
0.67X |
1X |
1.5X |
2X |
||
|
0.3X |
光學放大倍率 |
0.07X～0.84X |
0.09X～1.05X |
0.12X～1.4X |
0.17X～2.1X |
0.26X～3.15X |
0.35X～4.2X |
|
視場范圍(mm) |
50X66.67 |
40X53.33 |
30X40 |
21.1X28.2 |
13.85X18.46 |
10.3X13.71 |
|
|
工作距離(mm) |
293 |
||||||
|
0.5X |
光學放大倍率 |
0.12X～1.4X |
0.15X～1.75X |
0.2X～2.34X |
0.29X～3.5X |
0.44X～5.25X |
0.58X～7X |
|
視場范圍(mm) |
30X40 |
24X32 |
18X24 |
12.4X16.5 |
8.2X10.91 |
6.2X8.3 |
|
|
工作距離(mm) |
175 |
||||||
|
0.75X |
光學放大倍率 |
0.18X～2.1X |
0.225X |
0.3X～3.5X |
0.44X～5.25X |
0.65X～7.87X |
0.87X～10.5X |
|
視場范圍(mm) |
20X26.67 |
16X21.33 |
12X16 |
8.2X10.9 |
5.53X7.38 |
4.1X5.52 |
|
|
工作距離(mm) |
117 |
||||||
|
1X |
光學放大倍率 |
0.24X～2.8X |
0.3X～3.5X |
0.4X |
0.58X～7X |
0.87X～10.5X |
1.16X～14X |
|
視場范圍(mm) |
15X20 |
12X16 |
9X12 |
6.2X8.3 |
4.1X5.52 |
3.1X4.1 |
|
|
工作距離(mm) |
82 |
||||||
|
1.5X |
光學放大倍率 |
0.36X～4.2X |
0.45X～5.25X |
0.6X～7X |
0.87X～10.5X |
1.3X～15.75X |
1.7X～21X |
|
視場范圍(mm) |
10X13.33 ～0.86X1.14 |
8X10.67 |
6X8 ～0.5X0.7 |
4.13X5.52 |
2.77X3.69 |
2.1X2.82 |
|
|
工作距離(mm) |
54 |
||||||
|
2X |
光學放大倍率 |
0.48X～5.6X |
0.6X～7X |
0.8X～9.38X |
1.16X～14X |
1.7X～21X |
2.3X～28X |
|
視場范圍(mm) |
7.5X10 ～0.64X0.86 |
6X8 |
4.5X6 ～0.38X0.51 |
3.1X4.1 |
2.1X2.82 |
1.57X2.09 |
|
|
工作距離(mm) |
35 |
||||||
|
4.5X |
光學放大倍率 |
1.04X～12.6X | 1.31X～15.75X | 1.75X～21.1X | 2.61X～31.5X | 3.92X～47.25X | 5.22X～63X |
|
視場范圍(mm) |
3.45X4.6 ～0.29X0.38 |
2.76X3.68 ～0.23X0.3 |
2.06X2.74 ～0.17X0.23 |
1.38X1.84 ～0.11X0.15 |
0.92X1.23 ～0.08X0.1 |
0.69X0.92 ～0.06X0.08 |
|
|
工作距離(mm) |
16 |
||||||
|
變倍主體連續變倍范圍0.58X～7.0X |
|||||||
?
| 項目/型號 |
ZDH0670, ZDH0670C, ZDH0670-D, ZDH0670C-D |
|||
| 光學放大倍率 | 0.6X~7.0X | |||
| ? | 0.6X | 2.0X | 4.0X | 7.0X |
| NA | 0.021 | 0.067 | 0.093 | 0.097 |
| 景深 | 3.2mm | 0.30mm | 0.11mm | 0.06mm |
| 分辨率 | 16.0μm | 5.0μm | 3.6μm | 3.5μm |
| TV失真 | 0.32% | 0.22% | 0.19% | 0.16% |
| 安裝尺寸 | 0 Φ45 ???????mm? ?-0.1 |
|||
| 微調焦（選購） | 0~6mm | |||
| Zui大兼容相機 | 1/2" | |||
| CCD螺紋接口 | 1英吋32扣 | |||
※景深是對于1/2"CCD相機設想相當水平320條TV線解像計算值
????（成像面可容許的錯亂圓圈：40μm）
※分辨率是指在波長550nm時的理論分辨率?

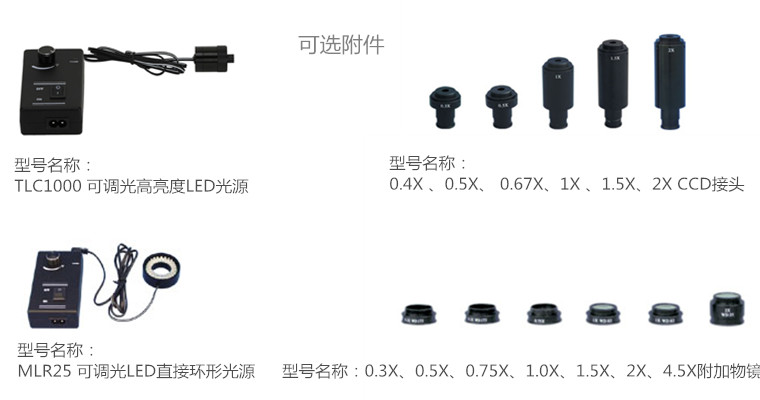

可選附件：?
1.輔助光源：
型號名稱：TLC1000 可?調光高亮度LED光源?
說明：由調光電源和高?亮度LED燈組成，使用于TMDH0670C，TMDH0670C-D系列?連續變倍單筒視頻?顯微系統同軸照明
??????????(連接尺寸為：9mm,?功率為1W)，特別適合于LCD的加工及檢驗。 ?
型號名稱：MLR25 可調?光LED直接環形光源
說明：由調光電源和白?光環形LED燈組成，連接尺寸為: Φ25mm,?采用電流控制技術?確保LED長壽命。
? ? ? ? ? ?與TMDH0670系列?連續變倍單筒視頻顯微?系統配合使用，主要?應用于底基及印刷板?的定位，晶片部件檢?查；液晶校正，
塑料容器檢查；標簽，管腳，集成電路印字檢查及類似用途。
2.CCD接頭：說明：選用不同倍率的CCD接頭可改變TMDH0670系列連續變倍單筒視頻顯微系統的總倍率。可根據要求倍率大小選用。
3.附加物鏡：型號名稱：0.3X、0.5X、0.75X、1.0X、1.5X、2X、4.5X附加物鏡
?說明：將附加物鏡連接于?MZDH0670系列連續?變倍單筒視頻顯微系統下端，可以改變總放大倍率和工作距離,用戶根據倍率要求和工作距離選擇。
?工作距離：
? ? ? DH-W0.3 :293mm
? ? ? DH-W0.5 :175mm
? ? ? DH-W0.75 :117mm?
? ? ? DH-W1.0 :82mm
? ? ? DH-W1.5 :54mm?
? ? ? DH-W2.0 :35mm
? ? ? DH-WP4.5:16mm

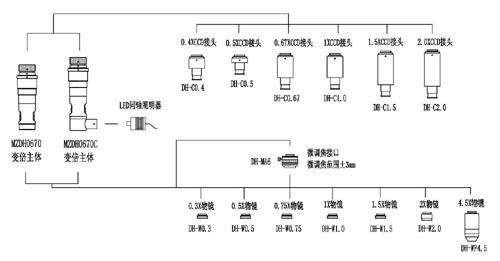

TMDH0670系列連續變倍單筒視頻顯微系統(主機)分解圖：
?
?
