一、產品概述:

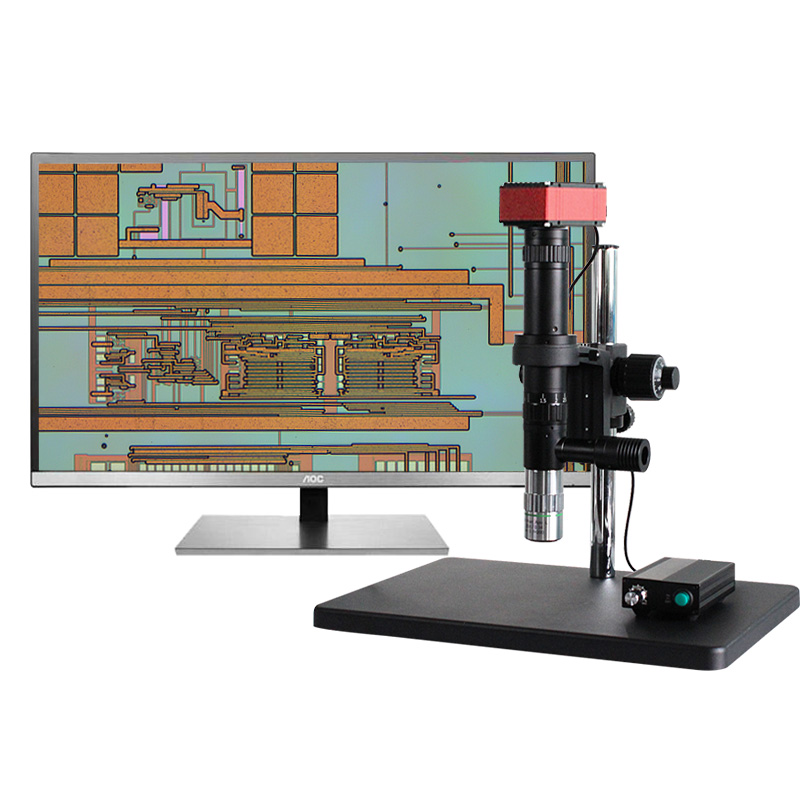

TZ650D高分辨率單筒鏡頭采用積木式結構，平行光路光學系統，可選配不同倍率的CCD接口和輔助物鏡滿足不同倍率，視野和工作距離的需求。高分辨率、高對比度成像。重復定位精度高，重復精度可達1um。可選配LED照明或光纖照明可觀察不同的樣品，可以滿足客戶多方面的要求，廣泛應用于電氣設備、半導體、LCD、LED觀察檢測等。?
二、顯微鏡參數
|
序號 |
名稱 |
技術參數 |
|
01 |
鏡? 筒 |
同軸定格定倍鏡頭 |
|
02 |
光學倍率 |
0.6-5.0X連續變倍? 1:8.3大變倍比 |
|
03 |
電子放大 |
180X-1525X連續變倍（根據21.5寸顯示器） |
|
04 |
視場范圍 |
0.036mm-100mm |
|
05 |
CCD接口倍率 |
1X |
|
06 |
無限遠消色差物鏡 |
5X |
|
07 |
鏡筒安裝直徑 |
φ39.6mm |
|
08 |
照明方式 |
可調同軸光源 |
|
09 |
調焦方式 |
立柱式 |
|
10 |
調節范圍 |
升降調節范圍60mm；立桿高330mm |
|
11 |
底座尺寸 |
320mm×260mm |
|
12 |
CCD接口倍率可選 |
0.3X ,0.45X,0.5X,0.67X 1.5X,2X,3X |
|
13 |
輔助物鏡倍率可選 |
0.3X,0.4X,0.5X ,0.6X,1.5X,2X |
|
14 |
無限遠物鏡可選 |
無限遠平場消色差物鏡 10X ,20X,40X,60X,80X,100X |
|
長工作距無限遠平場復消色差物鏡 2X,2.5X,5X,10X,20X,50X |
三、相機參數
KD-4KR相機技術特點：
◆?? ?內置全新開發的測量系統，再次提高圖像清晰度；
◆?? ?4K輸出圖像830萬像素，實時幀率60FPS；
◆?? ?新增:自定義界面編輯、自定義模板編輯、Dxf導入模板、文件管理、測量數據導出等功能；
◆?? ?SONY高性能感光芯片，噪聲低、靈敏度高、色彩真實；
◆?? ?雙核2*[email protected]+2*[email protected] ；
◆?? ?配備USB3.0、千兆網接口；
◆?? ?高清拍圖、錄像及預覽回放；
◆?? ?內置自動尋邊功能，提升測量效果；
◆?? ?支持U盤存儲功能，可外接鼠標
|
型號 product model |
KD-4KR |
|
接口 Interface |
HDMI |
|
分辨率 Resolution |
3840 x 2160 |
|
像元尺寸 Pixel size |
1.85μm x 1.85μm |
|
靶面尺寸 Target size |
1/1.7 |
|
數據位數 Data bi |
12bit |
|
曝光方式 Shutter mode |
逐行曝光Rolling Shutter |
|
輸出幀率 Output frame rate |
60FPS |
|
輸出顏色 Output color |
彩色Color |
?
?
