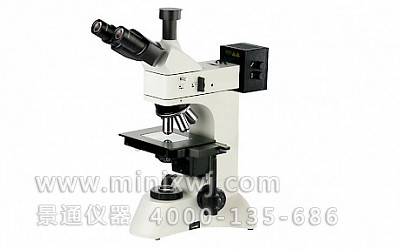

9XB-PC正置無限遠光金相顯微鏡

光學系統

無限遠光學校正系統

觀察方法

目鏡筒

三目鏡筒/標準C口

光學方式

透射、反射、偏光

目鏡參數

倍率

10X（標）

12.5X（選）

視場范圍（mm）

22

15

物鏡參數

倍率

5X

10X

20X

50X

40X(選)

80X(選)

100X(干 選)

數值孔徑NA

0.12

0.25

0.40

0.60

0.40

0.75

0.80

工作距離（mm）

25

11

8

1.9

3.8

0.9

0.85

物鏡轉換

四孔轉換器

載物工作臺

1.雙層移動平臺

2.臺平臺尺寸：182×151mm

3.移動范圍：75×50mm

調焦機構

粗、微動同軸調焦

采用齒輪齒條傳動機構，微動格值0.002 mm

照明裝置

透射照明和落射照明，12V30W AC85V-230V亮度可調。

成像分析系統

標準成像配置參數：

1.適配鏡：直徑：59mm,放大倍率：0.5倍，內調焦距：0～3mm? 調焦后可鎖緊

2.攝像頭：高速USB2.0接口，可達480Mb/s

??靈敏度：1V/lux-sec(550nm)

??像素點尺寸：2.2μm x2.2μm

??白平衡：自動/手動 一鍵白平衡， ?幀率：40fps

??圖象采集分辨率格式：支持8種格式

Zui大采集分辨率2592*1944

??軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能

基本圖像軟件參數：

1.拍攝圖片上加定倍標尺

2.圖片可加文字功能

3.圖像與標尺及文字合成并保存

外型尺寸

重量

1

顯微鏡主體：1臺

6

YH-3001?攝像頭：1套

2

三目鏡筒：1只

7

進口燈泡12V50W：2只

3

10X目鏡：1對

8

濾色片（黃、綠、淡藍）：各1片

4

無限遠金相物鏡：5X、10X、20X、50X：各1只

9

玻璃載物片：1片

5

0.5倍適配鏡：1只

10

隨機軟件件：1套

1

目鏡：12.5X、16X目鏡

4

數碼適配鏡、數碼相機

2

10X測微鏡、測微尺(格值：0.01mm)

5

專業研究級圖像分析軟件

3

500萬或900萬數碼攝像頭

6

計算機
