一、用途：

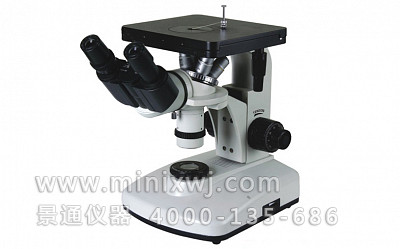

4XB系列倒置金相顯微鏡用以鑒別和分析各種金屬和合金的組織結構。倒置金相顯微鏡可廣泛地應用在工廠或實驗室進行鑄件質量的鑒定，原材料的檢驗或對材料處理后金相組織的研究分析等工作。倒置金相顯微鏡成像清晰、視野寬廣，整體設計符合人體工程學原理。倒置金相顯微鏡可在計算機（數碼相機）顯示屏幕上觀察實時動態圖像,并能將所需要的圖片進行編輯、保存和打印。?
二、技術參數：?
?
1．目鏡
|
類?別? |
放大倍數? |
焦?距? |
視場（mm）? |
|
大視野 |
? |
? | ? |
|
10X |
24.95 |
Φ?18 |
|
|
12.5X |
20.06 |
Φ?15? |
|
|
分劃目鏡 |
10X |
25 |
Φ?17 |
2．物鏡?
|
類?別? |
放大倍數? |
數值孔徑 |
焦?距? |
工作距離（mm） |
|
平場消色差物鏡 |
10X |
0.25 |
16.73 |
7.31 |
|
40X |
0.65 |
4.68 |
0.66 |
|
|
100X(油) |
1.25 |
1.926 |
0.37 |
3．總放大倍數
???光學放大倍數：50X?100X?125X?200X?400X?500X?1000X?1250X
???系統總放大倍數：100X-2600X
4．載物臺：方形機械移動載物臺?
???大小：150mm*150mm???移動范圍：30mm*30mm?
5．載物板孔徑:Φ10、Φ15、Φ20??
6．機械工作臺：75mm*50mm??
7．粗微動調焦機構:?帶限位和調節松緊裝置和同軸
???粗微動系統??????微動調焦格值：0.002mm?
8．濾色片：黃、綠、藍、磨砂?
9．照明燈泡：6V/20W鹵素燈,亮度可調,交流?220V（50Hz）?
三、儀器配置：?
???電腦型倒置金相顯微鏡(4XB-C):1、金相顯微鏡?2、適配鏡?3、攝像器(CCD)?4、A/D(圖像采集)?5、計算機?
???數碼相機型倒置金相顯微鏡(4XB-D):?1、金相顯微鏡?2、適配鏡?3、數碼相機
???倒置金相顯微鏡又稱立式金相顯微鏡，由于試樣的觀察表面與工作臺表面重合，因此倒置金相顯微鏡對試樣高無要求，使用方便，儀器結構緊湊，外形美觀大方。倒置金相顯微鏡底座支承面積較大，彎臂堅固，使儀器的重心較低安放平穩可靠，由于目鏡與支承面呈45度傾斜，使觀察舒適。倒置金相顯微鏡廣泛應用在工廠、實驗室和教學及科研領域。?
四、系統簡介：?
???倒置金相顯微鏡系統是將傳統的光學顯微鏡與計算機(數碼相機)通過光電轉換有機的結合在一起，不僅可以在目鏡上作顯微觀察，還能在計算機(數碼相機)顯示屏幕上觀察實時動態圖像,并能將所需要的圖片進行編輯、保存和打印。?
六、儀器的選購件：
1.目鏡：20X?????2.物鏡：5X?50X?60X?80X????3.高像素成像系統
