景通儀器廠溫馨提示：
由于該產品已多次升級更新換代，我們無法保證CDM-902高檔倒置明暗場金相顯微鏡的圖片和參數等信息為最新最全面信息，我們強烈建議推薦您點擊此處聯系我們的在線工程師，他將給您推薦最專業的產品，同時我們也歡迎您來電咨詢：!

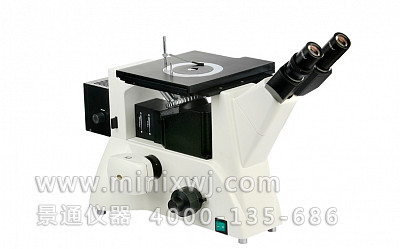

CDM-202/902倒置金相顯微鏡采用優良的無限遠光學系統與模塊化的功能設計理念，可以方便升級系統，實現偏光觀察、暗場觀察等功能。緊湊穩定的高剛性主體，充分體現了顯微鏡操作的防振要求。符合人機工程學要求的理想設計，使操作更方便舒適，空間更廣闊。適用于金相組織及表面形態的顯微觀察，是金屬學、礦物學、精密工程學研究的理想儀器。也適合電子、冶金、化工和儀器儀表行業觀察透明、半透明、不透明的物質，如金屬、陶瓷、集成塊、印刷電路板、液晶板、薄膜、纖維、鍍涂層以及其他非金屬材料，也適合醫藥、農林、公安、學校、科研部門作觀察分析用。
二、系統簡介
無限遠倒置金相顯微鏡系統是將傳統的光學顯微鏡與計算機(數碼相機)通過光電轉換有機的結合在一起，不僅可以在目鏡上作顯微觀察，還能在計算機(數碼相機)顯示屏幕上觀察實時動態圖像，并能將所需要的圖片進行編輯、保存和打印。
三、技術參數
|
??????????????????????????????????技術規格 |
|||
|
1.大視野目鏡 |
大視野?WF10X(視場數Φ22mm) |
||
|
2.無限遠長工作距離平場消色差物鏡 |
CDM-202 （配明場物鏡） ? |
PL?L10X/0.25?????工作距離：20.2mm |
|
|
PL?L20X/0.40?????工作距離：8.80?mm |
|||
|
PL?L50X/0.70?????工作距離：3.68?mm |
|||
|
PL?L100X/0.85（干式）工作距離：0.40?mm |
|||
|
CDM-902 （配明/暗場物鏡） ? |
PL?L5X/0.12?BD????工作距離：8.05?mm |
||
|
PL?L10X/0.25?BD???工作距離：7.86mm |
|||
|
PL?L20X/0.40?BD????工作距離：7.23mm |
|||
|
PL?L50X/0.70?BD????工作距離：2.50?mm |
|||
|
3.目鏡筒 |
45?傾斜,瞳距調節范圍53~75mm. |
||
|
4.調焦機構 |
粗微動同軸調焦,帶鎖緊裝置,微動格值:2μm. |
||
|
5.轉換器 |
五孔(內向式滾珠內定位)? |
||
|
6.載物臺 |
機械移動載物臺，外形尺寸：242mmX200mm，移動范圍30mmX30mm. |
||
|
圓形可旋轉載物臺板尺寸： Zui大外徑Ф130mm，Zui小通光口徑小于Ф12mm. |
|||
|
7.照明系統 |
CDM-202 |
6V30W鹵素燈，亮度可調6V30W |
|
|
CDM-902 |
12V50W鹵素燈，亮度可調12V50W |
||
|
內置視場光闌、孔徑光闌與拉板式起偏器 阿貝聚光鏡NA.1.25可上下升降 |
|||
|
配磨砂玻璃，黃、綠、藍濾色片 |
|||
四、系統組成
電腦型?(CDM-202C/902C)：1、金相顯微鏡?2、適配鏡?3、攝像器(CCD)?4、電腦（選購）
數碼型?(CDM-202D/902D)：1、金相顯微鏡?2、適配鏡?3、數碼相機(選購)
注：
型號后面帶C為連接攝像器連接電腦使用，型號后面帶D為連接數碼相機使用
五、總放大參考倍數
CDM-202C型：50—2800倍CDM-202D型：50—2000倍
CDM-902C型：50—2800倍CDM-902D型：50—2000倍
六、選購件
|
?目?鏡 |
分劃（刻度）目鏡10X（Φ22mm） |
|
|
物鏡 |
CDM-202 |
5X、40X、60X、80X、100X（油Oil)?明場物鏡 |
|
物鏡 |
CDM-902 |
40X、60X、80X、100X明/暗場物鏡 |
|
CCD接頭 |
0.5X、1X |
|
|
攝像儀 |
USB輸出（數字信號）： 300/500/1000萬像素 VIDEO輸出（模擬信號）： 800線 |
|
|
數碼相機接口 ? |
CANON(EF)?NIKON(?F) |
|
|
金相組織圖譜分析軟件(定量) |
TM-4000JX |
|
|
測量分析軟件 |
TM-4000C |
|
|
粒度分析軟件 |
TM-4000LD |
|
|
清潔度分析軟件 |
TM-4000QJ |
|
