一、用途

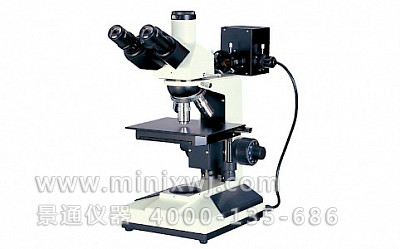

CDM-206本儀器可廣泛用于機械工業的金相組織觀察分析，地礦部門對礦物的分析研究，電子工業中的晶體、集成電路、微電子等方面的觀察測量，是工廠、高等院校、科研機構及電子工業的首選。穩定、高品質的光學系統使成像更清晰，襯度更好，簡潔而新穎的外觀更符合現代潮流，人性化的設計，簡便的操作使您從繁重的工作壓力中解放出來。
|
技術規格 |
|
|
觀察頭 |
??45°鉸鏈式三目 |
|
目鏡 |
??WF10×/18mm |
|
??WF10×/18mm,帶0.1mm十字分劃板 |
|
|
物鏡 |
??195平場金相物鏡：4×/0.1W.D.25mm、10×/0.25W.D.11mm、 ??20×/0.4W.D.9mm、40×/0.6W.D.3.8mm、 |
|
平臺 |
??雙層移動平臺 |
|
??平臺尺寸：172mm×142mm |
|
|
??移動范圍：30mm×30mm |
|
|
濾色片 |
??插板式濾色片（綠色、藍色、黃色） |
|
調焦 |
??粗、微動同軸調焦，采用齒輪齒條傳動機構?微動格值0.002mm |
|
光源 |
??帶孔徑可變光闌和視場可變光闌12V/20W，AC85V-230V，亮度可調節 |
|
偏光裝置 |
??檢偏鏡可360度轉動，起偏鏡、檢偏鏡均可移出光路 |
|
檢測工具 |
??0.01mm測微尺 |
|
可供附件選購 |
??專業金相圖像分析軟件 |
|
??130萬、200萬、300萬、500萬像素?CMOS電子目鏡 |
|
|
??195平場金相物鏡：50×80×100× |
|
|
??攝影裝置及CCD接口0.5×、0.57×、0.75× |
|
|
??簡易暗場裝置 |
|
|
??彩色500萬，1000萬高清攝像器 |
|
|
? ? ? |
??金相圖像測量軟件?? |
|
? ? ? |
??金相組織圖譜分析軟件(定量) |
二、系統組成
電腦型?(CDM-206C)：1、金相顯微鏡?2、適配鏡?3、攝像器(CCD)?4、A/D(圖像采集)?
數碼型?(CDM-206D)：1、金相顯微鏡?2、適配鏡?3、數碼相機
三、總放大參考倍數
CDM-206C型：50—2800倍????CDM-206D型：50—2000倍
