一、儀器用途

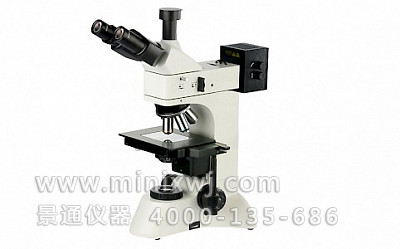

無限遠反射金相顯微鏡是一種多用途工業檢驗用光學儀器，配置大視野目鏡與偏光觀察裝置，透反射照明采用“柯勒”照明系統，視場清晰。可用于半導體硅晶片、LCD基板、電路板、固體粉未及其它各種透明或不透明工業試樣的檢驗，是生物學、金屬學、礦物學、精密工程學、電子工程學等研究的理想儀器.
二、系統簡介
無限遠反射金相顯微鏡系統是將傳統的光學顯微鏡與計算機（數碼相機）通過光電轉換有機的結合在一起，不僅可以在目鏡上作顯微觀察，還能在計算機（數碼相機）顯示屏幕上觀察實時動態圖像，并能將所需要的圖片進行編輯、保存和打印。
三、儀器特點
采用優良的無限遠光學系統與模塊化功能設計理念、可提供卓越的光學性能與產品系統升級，實現透反射同步或獨立照明，亦可實現偏光觀察等功能，產品具有造型美觀、操作方便、圖像清晰等特點
四、技術參數
1.目鏡
|
類別 |
放大倍率 |
視場直徑(mm) |
|
大視野平場目鏡 |
10× |
ф22 |
2.物鏡
|
光學系統 |
放大倍率 |
數值孔徑(NA) |
工作距離(mm) |
|
無限遠長工作距 離平場消色差物鏡 |
5× |
0.12 |
26.1 |
|
10× |
0.25 |
20.2 |
|
|
40× |
0.60 |
3.98 |
|
|
60× |
0.7 |
3.18 |
3.光學放大倍數：50X?100X?400X?1000X?
4.三目鏡,傾斜30?,(內置檢偏振片,可進行切換)
5.雙層機械移動式(尺寸:210mmX140mm,移動范圍:63mmX50mm)
6.粗微動同軸調焦,?微動格值:2μm,帶鎖緊和限位裝置
7.照明系統：
落射?6V?30W?鹵素燈,亮度可調,帶視場光欄、孔徑光欄、起偏振片,
8.阿貝聚光鏡NA.1.25可上下升降
9.濾色片：(配置黃、藍、綠濾色片與磨砂玻璃片)
五、系統組成
電腦型?(CDM-398C)：1、金相顯微鏡?2、適配鏡?3、攝像器(CCD)?4、A/D(圖像采集)?
數碼型?(CDM-398D)：1、金相顯微鏡?2、適配鏡?3、數碼相機
六、總放大參考倍數
電腦型?(CDM-398C)型：50—2600倍?
數碼型?(CDM-398D)型：50—2000倍
七、選購件
1.目鏡:?10X分劃
2.物鏡:20X?50X?80X?100X?
3.高像素成像系統?
4.金相圖像測量軟件?
5.金相組織圖譜分析軟件(定量)
