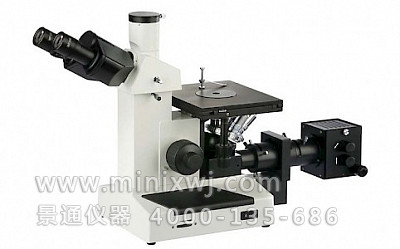

CDM-22系列倒置金相顯微鏡主要用于鑒別和分析金屬內部結構組織，倒置金相顯微鏡是金屬學研究金相的重要儀器。鑄造。冶煉、熱處理的質量研究，原材料的檢驗或材料處理后的分析等均可使用倒置金相顯微鏡。
倒置式金相顯微鏡為傳統型倒置金相顯微鏡，操作時試樣觀察表面向下，并與工作臺面重合，而對試樣的高度和平行度無要求，適合于外形不規則或較大的試樣。倒置金相顯微鏡廣泛應用在工廠、實驗室和教學及科研等領域。
二、系統簡介
倒置金相顯微鏡系統是將傳統的光學顯微鏡與計算機（數碼相機）通過光電轉換有機的結合在一起，不僅可以在目鏡上作顯微觀察，還能在計算機（數碼相機）顯示屏幕上觀察實時動態圖像，并能將所需要的圖片進行編輯、保存和打印。
三、技術參數
1.目鏡
|
類型 |
放大倍數 |
視場(mm) |
|
平場目鏡 |
10X |
Ф18 |
|
平場目鏡 |
20X |
Ф16 |
2.物鏡
|
物鏡類型 |
放大倍數 |
數值孔徑 |
工作距離（mm） |
|
長工作距離平場 消色差物鏡 |
10X |
0.25 |
8.9 |
|
20X |
0.40 |
7.8 |
|
|
40X |
0.60 |
3.7 |
|
|
60X |
0.75 |
1.35 |
|
|
100X |
1.25 |
0.33 |
3.總放大倍數
光學放大倍數：100X?200X?400X?600X?1000X
系統參考放大倍數：100X-2500X
4.載物臺：大小：200mm*152mm
移動范圍：30mm*30mm
載物板孔徑：Ф15、Ф20mm
5.調焦系統：帶限位和調節松緊裝置的同軸粗微動，
微動格值：0.002mm
6.瞳距調節范圍：53-75mm
7.濾色片：黃、綠、藍
8.照明系統：6V/20W?鹵素燈，亮度可調，交流?220V（50Hz）
四、系統組成：
電腦型?CDM-22C：
1、金相顯微鏡?2、適配鏡?3、攝像器(CCD)?4、計算機(選購)
數碼型CDM-22D：
1、金相顯微鏡?2、適配鏡?3、數碼相機（選購）
五、總放大參考倍數?
CDM-22C型：100--3000倍（19寸顯示器為例）
CDM-22D型：100--2200倍（數碼相機）
六、儀器的選購件
|
廣角目鏡 |
12.5X?20X |
|
長工作距離平場 消色差物鏡 |
5X?50X??80X?100X |
|
CCD接頭 |
0.4X?0.5X?1X，?0.5X帶分化尺，格值0.1mm/格 |
|
光學分析軟件 |
金相組織圖譜分析軟件(定量)TM-4000JX 金相圖像測量軟件TM-4000CL 粒度分析軟件TM-4000LD 清潔度分析軟件TM-4000QJ ? |
