一、用途

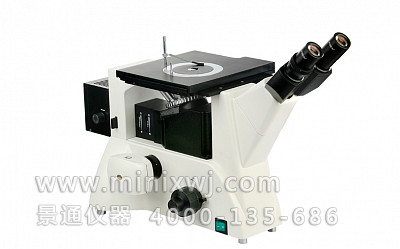

CDM-202倒置金相顯微鏡采用優良的無限遠光學系統與模塊化的功能設計理念，可以方便升級系統，實現偏光觀察等功能。緊湊穩定的高剛性主體，充分體現了顯微鏡操作的防振要求。符合人機工程學要求的理想設計，使操作更方便舒適，空間更廣闊。適用于金相組織及表面形態的顯微觀察，是金屬學、礦物學、精密工程學研究的理想儀器。也適合電子、冶金、化工和儀器儀表行業觀察透明、半透明、不透明的物質，如金屬、陶瓷、集成塊、印刷電路板、液晶板、薄膜、纖維、鍍涂層以及其他非金屬材料，也適合醫藥、農林、公安、學校、科研部門作觀察分析用。
二、系統簡介
無限遠倒置金相顯微鏡系統是將傳統的光學顯微鏡與計算機(數碼相機)通過光電轉換有機的結合在一起，不僅可以在目鏡上作顯微觀察，還能在計算機(數碼相機)顯示屏幕上觀察實時動態圖像，并能將所需要的圖片進行編輯、保存和打印。
三、技術參數
1.目鏡
|
類別 |
放大倍率 |
視場直徑(mm) |
|
大視野目鏡 |
10× |
ф22 |
2.物鏡
|
光學系統 |
放大倍率 |
數值孔徑(NA) |
工作距離(mm) |
|
無限遠長工作距離 |
10× |
0.25 |
5 |
|
20× |
0.40 |
8.8 |
|
|
50× |
0.70 |
3.68 |
|
|
100× |
0.85 |
0.4 |
4.雙目鏡:?45?傾斜，瞳距調節范圍53~75mm.?
5.粗微動同軸調焦，帶鎖緊裝置，微動格值:2μm.
6.轉換：五孔(內向式滾珠內定位)?
7.載物臺：
??機械移動載物臺，外形尺寸：242mmX200mm，移動范圍30mmX30mm.?
圓形可旋轉載物臺板尺寸：Zui大外徑Ф130mm，Zui小通光口徑小于Ф12mm.?
8.阿貝聚光鏡NA.1.25可上下升降
9.照明系統：6V?30W鹵素燈，亮度可調，?內置視場光闌、孔徑光闌與拉板式?
??起偏器，配磨砂玻璃，黃、綠、藍濾色片
四、系統組成
電腦型?(CDM-202C)：1、金相顯微鏡?2、適配鏡?3、攝像器(CCD)?4、A/D(圖像采集)?
數碼型?(CDM-202D)：1、金相顯微鏡?2、適配鏡?3、數碼相機
五、總放大參考倍數
CDM-202C型：50—5000倍CDM-202D型：50—2800倍
六、選購件
1.目鏡:?10X分劃?2.物鏡:5X?60X?80X?3.?高像素成像系統
