一、產品簡介

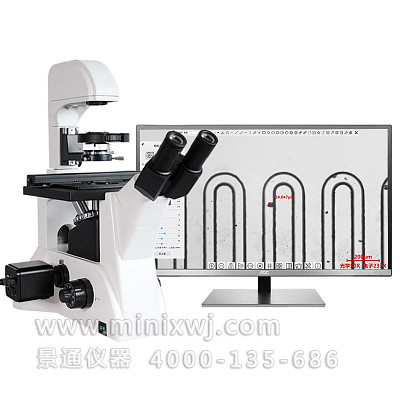

VMB300V微流控顯微鏡成像系統是一種結合了微流控技術和顯微鏡技術的設備，用于微流控液滴制備過程、微流控細胞包裹過程、微流控粒子操縱過程、微流控層流過程、微流體力學研究的成像觀察。通過微流控技術，可以精確控制微流體在顯微鏡下的流動，實現對微小樣品的精準操作和觀察。這種顯微鏡在生物醫學、化學分析、材料科學等領域都有廣泛的應用，可以幫助研究人員更深入地了解微觀世界的現象和過程。
二、性能特點
1、采用了無限遠光學系統；
2、整機采用防霉處理，保護了鏡頭，延長了儀器的使用壽命；
2、緊湊穩的定高剛性主體，充分體現了顯微操作的防振要求；
5、載物臺采用同軸高強度撓性鋼絲傳動，載物臺移動更平穩；
6、chao長距的聚光系統可對高培養皿進行無沾染培養細胞觀察。
三、顯微鏡參數
序號 | 名稱 | 技術參數 |
01 | 目鏡 | 大視野WF10X(Φ22mm)、對中望遠鏡 |
02 | 無限遠平場物鏡 | PLL 10X/0.25、20X/0.40、40X/0.65（彈簧） |
03 | 無限遠相襯物鏡 | PLL 10X/0.25PHP2、 |
04 | 總放大倍數 | 100X-400X |
05 | 觀察頭 | 三目，鉸鏈式45°傾斜，可360°旋轉 |
06 | 轉換器 | 五孔（內向式滾珠內定位） |
07 | 調焦機構 | 粗微動同軸調焦，帶鎖緊和限位裝置，微動格值：2μm |
08 | 載物臺 | 固定載物臺尺寸：255mm×225mm，玻璃圓載物臺板尺寸：Ф118mm 機械式移動尺寸，移動范圍：橫向(X)114mm，縱向(Y) 77mm |
09 | 培養皿托板 | 86mm（寬）×129.5mm（長），可適配圓形培養皿Ф87.5mm 34mm（寬）×77.5mm（長），可適配圓形培養皿Ф68.5mm 57mm（寬）×82mm（長） |
10 | 光瞳距離 | 53-75mm |
11 | 濾色片 | 藍、綠、磨砂 |
12 | 聚光鏡 | 特長工作距離聚光鏡，工作距離55mm，帶相襯裝置 |
13 | 照明 | 6V30W鹵素燈，亮度與空間位置可調 |
14 | 儀器重量 | 凈重：15.2公斤；毛重：17.5公斤 |
15 | 尺寸 | 儀器尺寸：29×53×56(cm)；包裝尺寸：36×50×65(cm) |
四、相機參數
X7CAM4K系列相機搭配不同的傳感器的主要參數如下表所示：
訂購代碼 | 傳感器尺寸(mm) | 像素(um) | G光靈敏度 暗電流 | 傳感器輸出 (FPS/分辨率) | 采樣 | 曝光時間(ms) |
X7CAM4K8MPA | IMX678(C) 1/1.8"(7.68x4.32) | 2.0x2.0 | 1364mv with 1/30s 0.15mv with 1/30s | 72@3840*2160 | 1x1 | 0.019~1000 |
X7CAM4K系列相機不同接口輸出參數如下表所示:
相機型號 | 視頻錄制(FPS/分辨率) | HDMI2.0(FPS/分辨率) | USB3.0(FPS/分辨率) | NETWORK(FPS/分辨率) |
X7CAM4K8MPA | 72@3840*2160 72@1920*1080 | 60@3840*2160 60@1920*1080 | 30@3840*2160 45@2688*1512 60@1920*1080 | 30@3840*2160 60@1920*1080 72@1280*720 |
五、測量軟件
1、顯微圖像的實時顯示，單張采集、間隔采集、連續采集。顯微圖像顯示標尺、時間，適用于研究人員制作標準定標顯微圖像和發表論文。
2、自動白平衡、自動曝光功能，提高視頻的可操作性。可完成包括色度調整、圖像變形，數學形態學處理，圖像增強，圖像匹配，紋理分析。
3、顯微圖像的幾何尺寸測量（具有動態測量、靜態測量兩種方式）：如長度、角度、面積、圓直徑、多邊形周長、平行線、矩形、同心圓、圓弧、任意多邊形等進行幾何測量，并可以圖文形式保存在excel表格中。測量單位可選：微米、毫米、厘米。計算測量精度：0.2um
4、圖像拚接，圖像拚接可以自動將序列圖像拚接成大幅面圖像. 拚接過程對圖像排列次序任何要求；支持視頻窗口, 圖像窗口,瀏覽窗口拚接操作.
5、景深擴展可以通過聚焦不同層的圖像，得到超越常規景深的超清晰圖像。ImageView支持在三種窗口的EDF景深擴展：即視頻窗口、圖像窗口以及瀏覽窗口.針對不同的圖像，軟件還提供了最大對比度、加權平均以及FFDSSD等三種不同的景深擴展算法. 另外不考慮了不同聚焦圖像之間存在的平移、旋轉以及比例變化圖像之間的自動景深擴展以確保EDF的精度與快速性
6、顯微圖像的多種保存格式，如bmp、JPEG、PNG、ti、pcx、tga、jpz、jzk、sft等，視頻 文件保存格式一般為wma，avi。同時可以多媒體、打印照片、EMAIL等多種方式輸出。
7、軟件可以直接導出測量等相關數據報告
