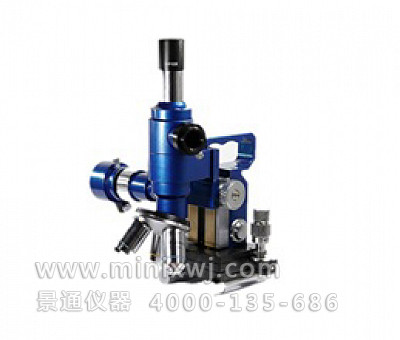

JYBX-500便攜式金相顯微鏡簡述
本機型適用于航空制造，機械制造，車輛制造，鍋爐及壓力容器的制造及檢驗，石油化工，鐵路，造船，電廠，電站，設備安裝，大型模具，安全檢測，質量監督，理化試驗室等行業。還可廣泛應用在工廠、實驗室進行鑄件質量檢驗。
特點
不用切割取樣，直接在工件上打磨、拋光 ；顯微鏡底座帶有磁力吸座，直接吸附在工件上觀察組織.設計緊湊、結構穩定、成像清晰、視場明亮、觀察舒適。粗微調焦手輪，物鏡轉換方便。 X/Y軸移動平臺，通斷磁力吸鐵底腳確保機體的穩定。 配備反射式照明光源，用于金相明視場觀察。 2個光路，分別用于觀察和數碼照相。 配有鋁合金手提包裝箱，適用于野外作業。儀器總重約1000克。 并可選配手持式拋磨機，適用于現場拋光、打磨。
技術規格：
序號 | 名稱 | 規格 |
1 | 光學系統 | 無窮遠，正置，水平照相輸出口 |
2 | 放大倍數 | 100X-400X |
3 | 物鏡轉換 | 三孔，平場10X、20X、40X |
4 | 目鏡 | 平場、大視場 |
5 | 照明光源 | 反射垂直照明光源6V20W鹵素燈 |
6 | 移動平臺 | X、Y軸，10mm |
7 | 調焦范圍 | 粗動行程30mm微動行程1mm |
8 | 磁力底座 | 永磁鐵吸盤底座 |
9 | 數碼照相裝置 | 適合多款數碼相機 |
10 | 視頻成像 | 可接CCD成像 |
配置表：
1、JYBX-500金相顯微鏡主體 | 8、6V20W光源電器或LED便攜式電源 |
2、10X目鏡、12,5目鏡 | 9、手持式拋光機：含5只磨頭（選配） |
3、三孔物鏡轉換器 | 10、說明書，合格證， |
4、10X、20X、40X平場消色差物鏡 | 11、數碼相機系統（選配） |
5、移動平臺 | 12、數碼攝像頭系統（選配） |
6、磁力底座 | 13、圖像分析軟件（選配） |
7、垂直照明器 |
