一、用途：?
TMG-300透反射式硅片檢測顯微鏡主要用于太陽能電池硅片的觀察。它能產生高清晰的圖像,立體感較強，成像較清晰和寬闊，又具有長工作距離，并具有較大的視場范圍和相應的放大倍數,?配有高像素的數碼攝像頭,可以很清楚地看到硅片的”金字塔”?的微觀形貌分布情況,及硅片的缺陷分析服務.是太陽能電池硅片的普遍專用顯微鏡。
硅片檢測顯微鏡可以觀察到肉眼難觀測的位錯、劃痕、崩邊等;還可以對硅片的雜質、殘留物成分分析.雜質包括:?顆粒、有機雜質、無機雜質、金屬離子、硅粉粉塵等，造成磨片后的硅片易發生變花、發藍、發黑等現象，使磨片不合格.?是太陽能電池硅片生產企業進行質量控制Zui普通的儀器.
二、技術參數???
1.?目??鏡
|
類?型 |
放大倍數 |
視場(mm) |
|
大視野目鏡 |
10X |
Φ16 |
2.?物??鏡
|
類?別 |
放大倍數 |
數值孔徑(NA) |
工作距離(mm) |
|
平場消色差物鏡（無蓋玻片） |
5X |
0.12 |
18.3 |
|
10X |
0.25 |
8.9 |
|
|
40X |
0.60 |
3.7 |
|
|
60X |
0.85 |
0.26 |
3.光學放大倍數：50X?100X??400X?600X???系統參考放大倍數：50X-4000X
4.載物臺：尺寸?185mm*140mm????移動范圍?75mm*50mm
5.調焦系統：帶限位和調節松緊裝置的同軸粗微動???微動格值?0.002mm
6.濾色片組：轉盤式，黃色、藍色、綠色、磨砂玻璃
7.偏光裝置：可插入式起偏振片和三目頭內置檢偏振片
8.照明系統：6V/20W鹵素燈，亮度可調；220V（50Hz）
9.防霉:特有的防霉系統
三、系統組成

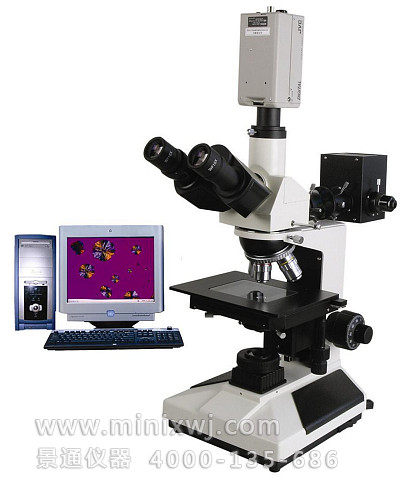

電腦型硅片檢測顯微鏡(TMG-300C):?1、顯微微?2、適配鏡?3、500萬高像素攝像頭?4、計算機(選配)
四、總放大參考倍數
????電腦型硅片檢測顯微鏡(TMG-300D)：50--40000倍?（17寸顯示器為例）???
五、選購件???
1.二維測量軟件TM-4000C???2.目鏡：?20X?10X(帶刻度)??3.物鏡：20X??80X
