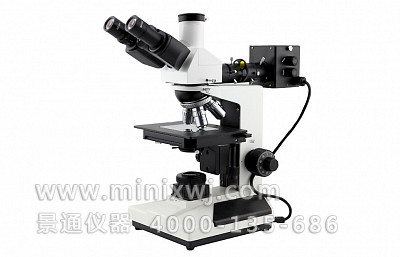

一、儀器用途
透反射金相顯微鏡適宜于微小和不方便倒置的試樣，及需要尋找特定范圍目標試樣的觀察研究和分析。透反射金相顯微鏡配有落射照明器（同軸反射）和透射照明器，不僅可以鑒別和分析各種金屬、合金材料、非金屬物質的組織結構及集成電路、微顆粒、線材、纖維、表面噴涂等的一些表面狀況，透反射金相顯微鏡還可以廣泛地應用于電子、化工和儀器儀表行業觀察不透明的物質和透明的物質。如金屬、陶瓷、集成電路、電子芯片、印刷電路板、液晶板、薄膜、粉末、碳粉、線材、纖維、鍍涂層以及其它非金屬材料等。
二、系統簡介
電腦型金相顯微鏡系統是將傳統的光學顯微鏡與計算機（數碼相機）通過光電轉換有機的結合在一起，不僅可以在目鏡上作顯微觀察，還能在計算機（數碼相機）顯示屏幕上觀察實時動態圖像，電腦型金相顯微鏡并能將所需要的圖片進行編輯、保存和打印。
三、技術參數
1.目鏡
|
類別 |
放大倍率 |
視場直徑(mm) |
|
平場目鏡 |
10× |
ф18 |
2.物鏡
|
光學系統 |
放大倍率 |
數值孔徑(NA) |
工作距離（mm） |
|
平場消色差物鏡 |
5× |
0.12 |
18.3 |
|
10× |
0.25 |
8.9 |
|
|
?40× |
0.60 |
3.73 |
|
|
?60× |
0.85 |
1.34 |
3.光學放大倍數：50X??100X??400X??600X?
4.系統參考放大倍數：50X-2600X
5.照明系統?：6V/20W鹵素燈，亮度可調；220V（50Hz）
6.載物臺：大小??185mm*140mm????移動范圍???70mm*50mm
7.調焦系統：帶限位和調節松緊裝置的同軸粗微動，微動格值?0.002mm
8.瞳距調節范圍：53-75mm
9.濾色片組：轉盤式，落射照明含黃色、藍色、綠色、磨砂玻璃，透射照明含藍、磨砂濾色片組
10.偏光裝置：可插入式起偏振片和三目頭內置檢偏振片
11.防霉：特有的防霉系統
四、系統組成
電腦型?(CDM-560C)：1、金相顯微鏡?2、適配鏡?3、攝像器(CCD)?4、計算機數碼型?(CDM-560D)：1、金相顯微鏡?2、適配鏡?3、數碼相機
五、總放大參考倍數
CDM-560C型：50—2600倍?????????????????
CDM-560D型：50—2000倍
六、選購件
1.目鏡：12.5X?20X?10X分劃
2.物鏡：20X?50X?80X?100X（干）100X（油）
3.高像素成像系統
4.金相圖像測量軟件???
5.金相組織圖譜分析軟件(定量)
?
