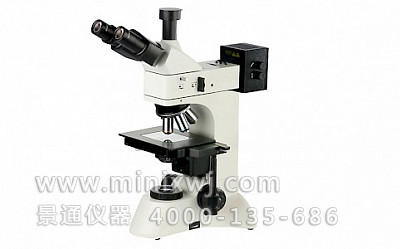

• CDM-201研究型正置金相顯微鏡
    CDM-201研究型正置金相顯微鏡

    CDM-201研究型正置金相顯微鏡

    工程師支持
    品牌
    MicroDemo
    產品編號
    1410
    產品型號
    CDM-201研究型正置金相顯微鏡
    服務支持
    景通儀器負責發貨,并提供服務支持
    起訂量
    市場報價
    發貨日
    1
    面議
    3-7天
    詢底價 在線工程師

    景通儀器廠溫馨提示:

    由于該產品已多次升級更新換代,我們無法保證CDM-201研究型正置金相顯微鏡的圖片和參數等信息為最新最全面信息,我們強烈建議推薦您點擊此處聯系我們的在線工程師,他將給您推薦最專業的產品,同時我們也歡迎您來電咨詢:!

    一、儀器用途

    無限遠透反射金相顯微鏡是一種多用途工業檢驗用光學儀器,配置大視野目鏡與偏光觀察裝置,透反射照明采用“柯勒”照明系統,視場清晰。可用于半導體硅晶片、LCD基板、電路板、固體粉未及其它各種透明或不透明工業試樣的檢驗,是生物學、金屬學、礦物學、精密工程學、電子工程學等研究的理想儀器.

    二、系統簡介

    無限遠透反射金相顯微鏡系統是將傳統的光學顯微鏡與計算機(數碼相機)通過光電轉換有機的結合在一起,不僅可以在目鏡上作顯微觀察,還能在計算機(數碼相機)顯示屏幕上觀察實時動態圖像,并能將所需要的圖片進行編輯、保存和打印。

    三、儀器特點

    采用優良的無限遠光學系統與模塊化功能設計理念、可提供卓越的光學性能與產品系統升級,實現透反射同步或獨立照明,亦可實現偏光觀察等功能,產品具有造型美觀、操作方便、圖像清晰等特點

    四、技術參數

    1.目鏡

    類別

    放大倍率

    視場直徑(mm)

    大視野平場目鏡

    10×

    ф22

    2.物鏡

    光學系統

    放大倍率

    數值孔徑(NA)

    工作距離(mm)

    無限遠長工作距

    離平場消色差物鏡

    0.12

    26.1

    10×

    0.25

    8.8

    40×

    0.60

    3.98

    100×

    0.85

    0.4

    3.光學放大倍數:50X??100X??400X??1000X??
    4.三目鏡,傾斜30?,(內置檢偏振片,可進行切換)
    5.雙層機械移動式(尺寸:210mmX140mm,移動范圍:63mmX50mm)
    6.粗微動同軸調焦,?微動格值:2μm,帶鎖緊和限位裝置
    7.照明系統:

    ??落射?6V?20W?鹵素燈,亮度可調,帶視場光欄、孔徑光欄、起偏振片,
    透射?6V?20W?鹵素燈,亮度可調,內置視場光欄,?藍濾色片和磨砂玻璃
    8.阿貝聚光鏡NA.1.25可上下升降
    9.濾色片:(配置黃、藍、綠濾色片與磨砂玻璃片)

    五、系統組成

    電腦型?(CDM-201C):1、金相顯微鏡?2、適配鏡?3、攝像器(CCD)?4、A/D(圖像采集)?
    數碼型?(CDM-201D):1、金相顯微鏡?2、適配鏡?3、數碼相機

    六、總放大參考倍數

    電腦型?(CDM-201C)型:50—5000倍??????????????????

    數碼型?(CDM-201D)型:50—2800倍

    七、選購件

    1.目鏡:?10X分劃
    2.物鏡:20X?50X??60X??80X??100X???
    3.高像素成像系統????????????????????
    4.金相圖像測量軟件 TM-4000CL ??
    5.金相組織圖譜分析軟件(定量)TM-4000JX
