一、用途

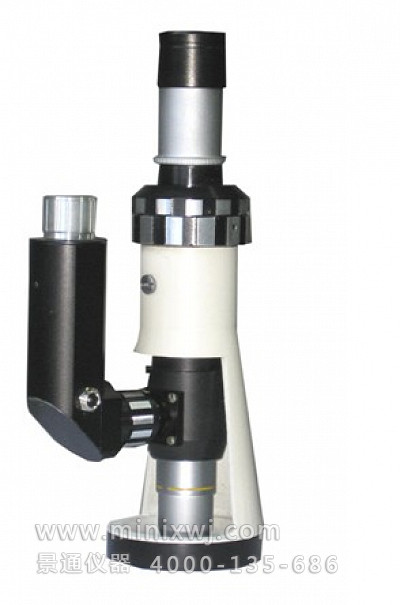

便攜式金相顯微鏡是適用于現場多種大型件的金相檢查、失效分析的顯微鏡，它不用切割取樣，可直接在工件上打磨、拋?光，從而保證工件的完整性。顯微鏡底座帶有磁力吸座，直接吸附在工件上觀察組織的現場金相檢驗。便攜式金相顯微鏡適用于航空制造、機械制造、車輛制造、鍋爐及壓力容器的制造及檢驗、石油化工、鐵路、造船、電廠、電站、設備安裝、大型模具、安全檢測、質量監督、理化試驗室等行業。還可廣泛的應用在工廠、實驗室進行鑄件質量的鑒定、原材料檢驗或對材料處理后金相組織的研究分析等工作。
二、儀器特點
1.小型精密光學結構，圖像清晰穩定，顯微鏡采用大視場目鏡和平場消色差物鏡，亮度可調，有微調機構，焦點穩定，成象清晰。有聚光鏡鹵素燈光源，視場均勻平坦。?
2.LED燈照明，可充電鋰電池，6V?20W?充電一次，可連續工作2小時?
3.齒輪式X、Y軸移動平臺，保證橫向不自行下滑，顯微鏡底座配有可通斷磁的高磁性二線型底腳，能穩固吸附在工件上，可適應各種直徑管道及平面，視場可在X-Y平面調節。配有連接金相顯微鏡的顯微攝影鏡頭、照相機，可直接在現場照相。
4.專用機械通斷磁力底座，適合各種工件表面
5.快速制樣，可進行機械、電解、化學?等方法的樣本制備。電解拋光僅需10分鐘完成拋光和浸蝕
6.配套齊全，集現場樣本制備、顯微觀察及顯微數碼照相于一體，使用簡便、快速.
7.包裝箱：475×280×160mm(鋁合金)，儀器重量：0.9公斤
三、技術參數
1、目鏡：
|
類型 |
放大倍數 |
視場（mm） |
|
大視野目鏡 |
10X |
20 |
|
12.5X |
16 |
2、物鏡：
|
類型 |
放大倍數 |
數值孔徑（NA） |
工作距離（mm） |
|
平場消色差物鏡 |
10X |
0.25X |
8.5 |
|
40X |
0.6 |
4 |
3.光學總放大倍數：100×-400×
4.微型手持式調速磨拋機
5.電磁底座：吸力25N/cm2,并配有磁力開關
6.照明電源：亮度可調
7.重?量：700克?
8.包裝箱：475×280×160mm(鋁合金)
四、儀器標準配置
BX-500：(1)顯微鏡主機(2)目鏡WF10×，12.5×?(3)物鏡10×，20X??????
BX-500C：(1)顯微鏡主機(2)目鏡WF10×，12.5×?(3)物鏡10×，20X?(4)高像素數字攝像頭(5)圖象采集器?(6)視頻接口?(7)軟軸磨光機
BX-500D：1)顯微鏡主機(2)目鏡WF10×，12.5×?(3)物鏡10×，20X?(4)數碼相機(5)數碼相機接口?(6)軟軸磨光機
五、選購件
六、1.目鏡WF12.5×，15X,20×物鏡60× 50X,80X,2.電解拋光機3.測微目鏡10×
4.軟軸磨光機5.金相分析軟件(選購）
