    BM8A-SMUV定倍定標圖像顯微鏡

    產品概述

    定倍定標圖像顯微鏡BM8A

    BM8A-SMUV定倍定標生物圖像顯微鏡是由科研級三目生物顯微鏡和千萬像素單反數碼相機及顯微圖像測量軟件組成的顯微圖像攝像系統。該系統可在電腦顯示器上實時顯示顯微圖像,可單張、定時、連續采集顯微圖像,該系統還配有圖像測量管理軟件,可對拍攝的顯微圖像定倍定標,顯示比例尺,適用于研究人員制作標準定標顯微圖像及論文發表。同時也可對所采集的圖像內目標進行直線、半徑、角度、面積、周長等多種測量,計算精度達0.1μm。該系統覆蓋圖像測量分析的幾乎所有應用領域,包括生物醫學制藥、紡織纖維、化學化工、漁業養殖、農林畜牧、涂料染料、造紙印刷、食品加工、飲料酒業、金屬材料、電子元件、摩擦學等領域。凡是與圖像形態學有關的各種檢測與分析:例如組織細胞形態學分析,固體粉末及液體微顆粒測量,化學工業中各種反應物粒子的形態分析等,都可以為研究檢查人員提供準確的測量分析數據。并可對顯微圖像進行各種處理、編輯、保存和輸出(連接多媒體教學示范、打印照片、email等)。
    研究級三目生物顯微鏡XSP-BM8A是一款多功能科研級生物顯微鏡,采用當今Zui為先進的無限遠光學系統,配置無限遠平場消色差物鏡和大視野目鏡,具有外形美觀,成像清晰,視野廣闊,操作方便等特點,可廣泛應用于生物學、醫學、工業、農業等領域,是醫療、教學、科研等單位的理想儀器。

    技術參數

    系統設置:

    1.

    主機顯微鏡

    科研級三目生物顯微鏡XSP-BM8A(參照XSP-BM8A技術參數)

    2

    單反數碼相機

    佳能500D(1500萬像素)

    3.

    高級數碼相機接口

    2.5X/4X(顯微鏡和攝像頭連接接專用C接口)

    4.

    圖像測量軟件

    顯微圖像測量軟件UV(軟件程序、加密狗和光盤)

    5.

    微機和打印機(選購)

    聯想主流機(XP系統),佳能打印機(推薦)

    一、顯微鏡參數:

    1

    平場目鏡

    大視野WF10X(Φ22mm)

    2

    無限遠平場消色差物鏡

    PL 4X/0.10、10X/0.25、40X/0.65(彈簧)、100X/1.25(油、彈簧)

    3

    總放大倍數

    40X-1000X





    二、佳能單反數碼相機:
    (一)、產品介紹:
    佳能500D單反數碼相機像素高達1500萬像素,可為用戶拍攝高清晰顯微圖像。通過連接電腦可實時顯示顯微圖像、并可單張采集、連續采集顯微圖像。該系統還配有圖像測量管理軟件,可對拍攝的顯微圖像定倍定標,顯示比例尺,適用于研究人員制作標準定標顯微圖像及論文發表。同時也可對所采集的圖像內目標進行直線、半徑、角度、面積、周長等多種測量,計算精度達0.1μm。該系統覆蓋圖像測量分析的幾乎所有應用領域,包括生物醫學制藥、紡織纖維、化學化工、漁業養殖、農林畜牧、涂料染料、造紙印刷、食品加工、飲料酒業、金屬材料、電子元件、摩擦學等領域。凡是與圖像形態學有關的各種檢測與分析:例如組織細胞形態學分析,固體粉末及液體微顆粒測量,化學工業中各種反應物粒子的形態分析等,都可以為研究檢查人員提供準確的測量分析數據。并可對顯微圖像進行各種處理、編輯、保存和輸出(連接多媒體教學示范、打印照片、email等)。
    (二)、功能特點:
    1、數碼相機:
    ①、像素高達1500萬,圖像細膩。
    ②、自動白平衡。色彩調節方便,圖像的還原性更好,色彩更真實。
    ③、可單幀拍攝顯微圖片,保存類型:JPG、CRW、CR2、TIF,并可拼接圖片。方式如下:X方向拼接、Y方
       向拼接、矩陣拼接(3×3)
    ④、具有連續拍攝功能。適合觀察微小昆蟲生活習性、運動軌跡。
    ⑤、連接多媒體教學示范、打印照片、email等
    2、圖像測量軟件:
    ①、顯微圖像顯示比例尺,適合制作標準圖片或定標比對。
    ②、顯微圖像的任意倍數的放大縮小,定倍打印。
    ③、網格功能,可在顯微圖像上顯示網格線
    ④、顯微圖像的幾何尺寸測量:直線、折線、半徑、矩形、任意多邊形的長度、面積、周長、  角度、點到直線垂直距離。可選測量單位:微米、毫米、厘米。計算測量精度:0.1um
    ⑤、顯微圖像的保存、可以多媒體、打印照片、EMAIL等多種方式輸出。
    (三)、技術參數:


    1

    基本參數

    數碼相機類型

    單反(APS-C)

    有效像素數

    1510萬

    Zui高分辯率

    4752×3168

    光學變焦倍數

    5倍光學變焦

    傳感器類型

    CMOS

    2

    曝光控制

    白平衡調整

    自動,手動,預設

    降噪能力

    長時間曝光降噪功能, 高ISO感光度降噪功能

    色溫

    色溫補償
    白平衡矯正: 在±9級間以整級調節
    *可選擇藍色/琥珀色或洋紅色/綠色偏移

    3

    拍攝性能

    圖像尺寸

    JPEG大:約1510萬像素 (4752×3168);
    JPEG小:約370萬像素 (2352×1568);

    高清格式

    1920×1080(Full HD)

    視頻拍攝

    1920×1080每秒20幀(Full HD);
    640×480每秒30幀(SD);

    4

    取景及顯示

    液晶屏類型

    TFT LCD顯示屏

    液晶屏

    3英寸 92萬像素

    5

    存儲格式

    存儲卡類型

    SD/SDHC卡

    照片格式

    JPEG(Exif 2.21)、RAW(14位,佳能原創)

    6

    其他特性

    隨機附件

    EOS數碼處理光盤、軟件使用手冊光盤、電源線
    充電器LC-E5E、鋰離子充電電池LP-E5
    接口連接電纜IFC-200U(USB線)、視頻電纜VC-100
    相機寬背帶EW-100DB III、HDMI視頻連線

    兼容操作系統

    Microsoft Windows 98、ME、2000、XP、Mac OS 9.0以上

    電源

    可充電鋰電池LP-E5, 1節, 1080毫安
    *可以通過交流電適配器套裝ACK-E5使用交流電

    外接電源

    AC電源適配器





























     (四)、操作步驟:
    1、安裝數碼相機驅動及測量軟件
    2、在顯微鏡上安裝數碼相機,并連接至電腦
    3、打開數碼相機,通過相機驅動瀏覽顯微圖像
    4、拍攝顯微圖像并保存,并拍攝相應倍數下的標尺圖像并保存
    5、通過測量管理軟件打開個倍數下的標尺文件,進行標定。
    6、通過測量軟件打開拍攝的顯微圖像,并進行定倍定標、測量,編輯、保存輸出等操作。
    (五)、圖片實例:
    1、相機驅動界面

    2、圖片拼接


    3、相機拍攝顯微圖片

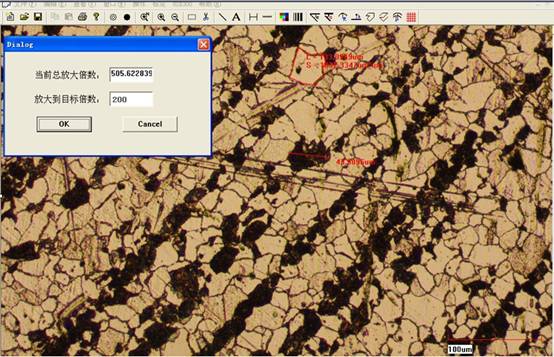

    4、軟件界面:


    儀器成套性:

    序號

    名稱

    型號

    數量

    單位

    1

    科研級三目生物顯微鏡

    XSP-10CA

    1

    2

    佳能單反數碼相機

    500D

    1

    3

    數碼相機接口

    2.5X/4.0X

    1

    4

    圖像測量管理軟件

    UV(軟件光盤、加密狗、標尺)

    1

    5

    隨機文件

    裝箱單、說明書、合格證

    1

    6

    微機和打印機(選購)

    聯想主流機(XP系統)、佳能打印機(推薦)

    1

    選購件:1X高級數碼相機接口MCL
